Термоэлектрический привод (актуатор) Arrowhead CS-920-01 нормально-закрытый

Arrowhead арт.CS-920-01 - сервопривод (актуатор) нормально-закрытый (NC), питанием 230В и резьбовым подсоединением M30x1,5. Ресурс работы - более 1500000 циклов.

Изготовлен из коррозионностойкой латуни марки HPb57-3. Корпус черного цвета выполнен из высокопрочного конструкционного инженерного термопласта PA66 (полиамид 66).

Этот термоэлектрический привод предназначен для автоматического приведения в действие запорных и регулирующих элементов коллекторов в системах водяного тёплого пола и других малоконтурных ветвей отопления зданий. Выполняет команды систем автоматики (комнатные/зональные термостаты, контроллеры) для операций «открыть/закрыть» контуров отопления.

Область применения: коллекторы тёплого пола; компактные запорно-регулирующие клапаны ответвлений; динамические балансировочные клапаны малых контуров; клапаны байпасных линий.

Рекомендуется к использованию с коллекторами Arrowhead.

Допускается его установка внутри помещений, в том числе в шкафах коллекторов. Обратите внимание - изделие не предназначено для эксплуатации во взрывоопасных зонах и при воздействии агрессивных сред или прямых струй воды.

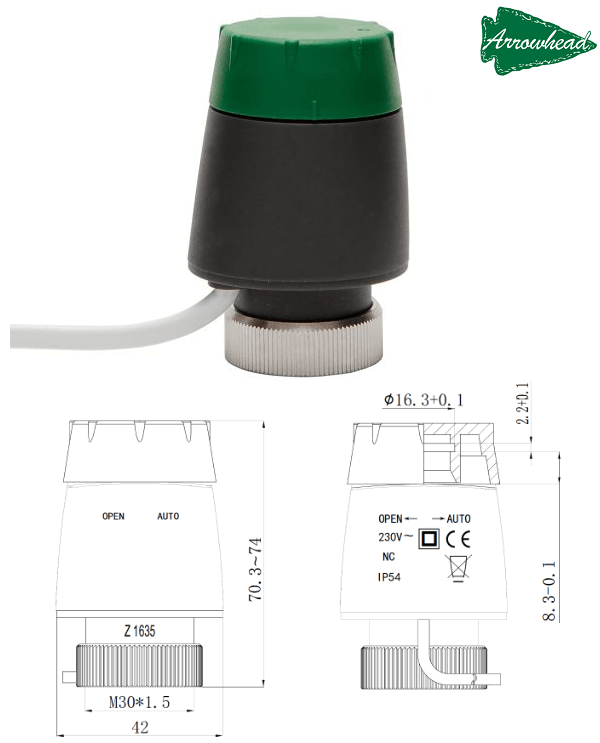

Технические характеристики

• Исполнение - нормально-закрытое (NC);

• Напряжение питания/частота - 230 В/ 50 Гц;

• Потребляемая мощность - 2-3 Вт;

• Присоединение резьба - M30x1,5;

• Ход штока - 3,5 мм;

• Время полного хода – 3-7 мин;

• Схема подключения - 2-проводная;

• Диапазон рабочей температуры - от −5°C до +60°C;

• Степень защиты - IP54;

• Длина кабеля - 0,8–1,0 м;

• Ручное открытие - есть;

• Вес - 0,132 кг.

Гарантия - 3 года.

Стандартный срок эксплуатации составляет 10 лет.

Бренд/производство - Arrowhead (Эрроухед)/Китай.

Принцип действия

Термопривод преобразует электрический ток в линейное перемещение штока, которое открывает или закрывает присоединённый клапан. Внутри расположен нагревательный элемент, разогревающий термочувствительный узел (восковый термопакет). При подаче питания термоузел расширяется, преодолевает усилие возвратной пружины и перемещает шток. После снятия питания термоузел остывает и сжимается, а пружина возвращает шток в исходное положение.

Ход формируется постепенно (за счёт тепловых процессов), без ударных переключений, что способствует мягкому перекрытию потока и снижению риска гидроударов в контуре. Управление осуществляется простым включением/отключением питания от термостата или контроллера; дополнительных настроек для выполнения базовой функции не требуется.

Рекомендации по эксплуатации

• штатный режим - auto. Положение open использовать только временно (монтаж, сервис), после работ возвращать в auto;

• не оставлять привод постоянно в ручном открытом положении - контур останется без автоматического управления;

• исключить вибрации, механические нагрузки на корпус и кабель. Не перекрывать вентиляционные зазоры;

• при подозрении на заедание клапана остановить привод, восстановить подвижность клапана и затем возобновить работу.

При обслуживании, периодически (например, раз в сезон) выполнять тестовый цикл «открыть/закрыть». Производитель рекомендует содержать привод в чистоте и сухости, а для очистки использовать мягкую ткань, без растворителей.

Монтаж и его последовательность

1. Перевести узел ручного управления (зелёный колпачок) в положение open: повернуть по часовой стрелке. Привод при этом приподнимается и фиксируется в ручном открытом состоянии.

2. Навернуть привод на клапан до упора и зафиксировать крепёжную резьбу/гайку. Затягивать от руки, без чрезмерного усилия; не крутить за корпус и не тянуть за кабель.

3. Вернуть колпачок в положение auto (поворот в исходное положение) для последующей работы от автоматики.

4. Выполнить электрическое подключение по штатной схеме (двухпроводное). Соединения располагать в защищённых коробках/нише.

5. Провести пробный цикл: подать и снять управляющий сигнал; убедиться в плавном открытии/закрытии контура. Учесть, что полный ход занимает несколько минут.
