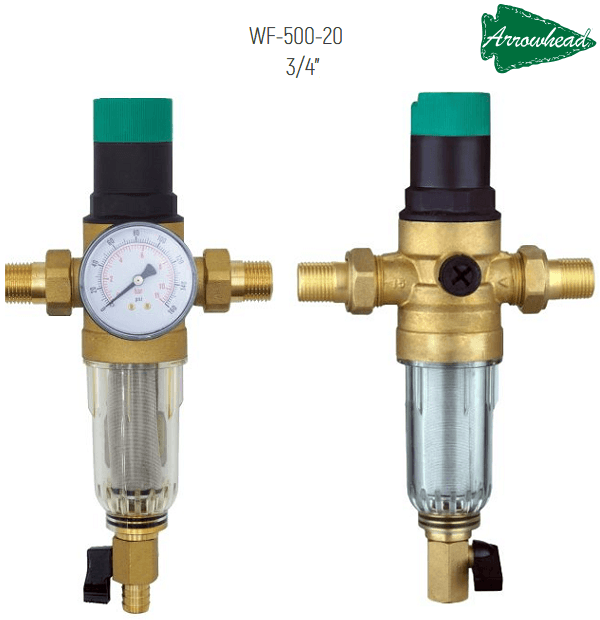

Фильтр самопромывной ARROWHEAD WF-500-20 3/4" с прозрачной колбой сетчатым фильтром редуктором и манометром

ARROWHEAD WF-500-20 3/4" - самопромывной фильтр подсоединением 3/4 дюйма, со съемной колбой из прозрачного поликарбоната, съемным сетчатым фильтром (100 мкм), редуктором давления и манометром в комплекте поставки.

Применяется в системах холодного (ХВС)и горячего (ГВС) водоснабжения с температурой проходящей среды до +40°C на объектах жилого, общественного и коммерческого назначения.

Предназначается для монтажа на горизонтальном трубопроводе. На латунном корпусе есть стрелка направления потока.

Изделие представляет собой комбинированный узел фильтрации и стабилизации давления, т.к. в одном корпусе объединены промывной фильтр и редуктор давления. Узел поддерживает устойчивое выходное давление и защищает внутренние трубопроводы, арматуру и подключённое оборудование от колебаний давления и механических загрязнений.

Конструкция обеспечивает промывку без разборки, визуальный контроль состояния колбы и с помощью манометра контроль давления после узла.

Технические характеристики

• Диаметр присоединения - 3/4" (наружная резьба);

• Материал колбы - прозрачный поликарбанат (PC);

• Среда (проходящая жидкость) - вода температурой до +40°C;

• Размер ячейки сетчатого фильтра - 100 мкм;

• Диапазон выходного давления - 1-5,5 бар;

• Диапазон индикации комплектного манометра – 0-11 бар;

• Максимальное давление на входе - 16 бар (1,6 МПа);

• Заводская уставка выходного давления - 3,0 бар;

• Присоединение под манометр - 1/4" внутренняя резьба (ВР);

• Резьба сливного клапана - 3/8" ВР;

• Диаметр штуцера для шланга - 14 мм;

• Размеры (ВxДxГ) - 257x139x76 мм;

• Вес - 0,99 кг.

Гарантия - 2 года.

Стандартный срок эксплуатации составляет 10 лет.

Бренд/производство - ARROWHEAD (Эрроухед) / Китай.

Принцип действия

Поток воды сначала проходит через фильтрующий элемент, где задерживаются механические частицы. Осадок накапливается в нижней части колбы и удаляется через сливной клапан без разборки узла. При интенсивном загрязнении сетка извлекается и промывается (или заменяется).

Стабилизацию давления обеспечивает клапан понижения давления с мембраной и регулировочной пружиной. Давление на выходе сравнивается с усилием пружины: при росте выходного давления клапан прикрывается, при снижении - приоткрывается. Благодаря сбалансированному седлу и кинематике клапана изменение входного давления практически не влияет на поддерживаемое значение на выходе. Пружинный блок отделён от проточной части.

Регулировка осуществляется поворотом рукоятки, что изменяет преднатяг пружины и, соответственно, уставку выходного давления. Контроль выполняется по манометру, устанавливаемому на предусмотренные выходы. Узел работает устойчиво в статических и динамических режимах расхода.

Настройка редуктора

• Заводская уставка около 3 бар. При необходимости ее изменить, необходимо вращать рукоятку по часовой стрелке - уставка увеличивается, против - уменьшается.

• Настройку необходимо проводить при минимальном, но не нулевом расходе: все потребители закрыты, оставляют едва заметный проток на одном из приборов.

• Шкала на рукоятке – индикативная. Контроль фактического значения выполнять по манометру.

• Перед настройкой надо кратковременно открыть несколько точек, чтобы удалить воздух из системы.
