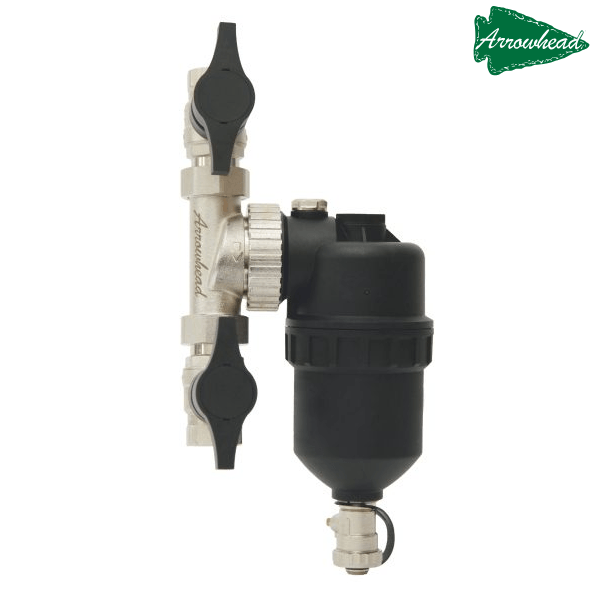

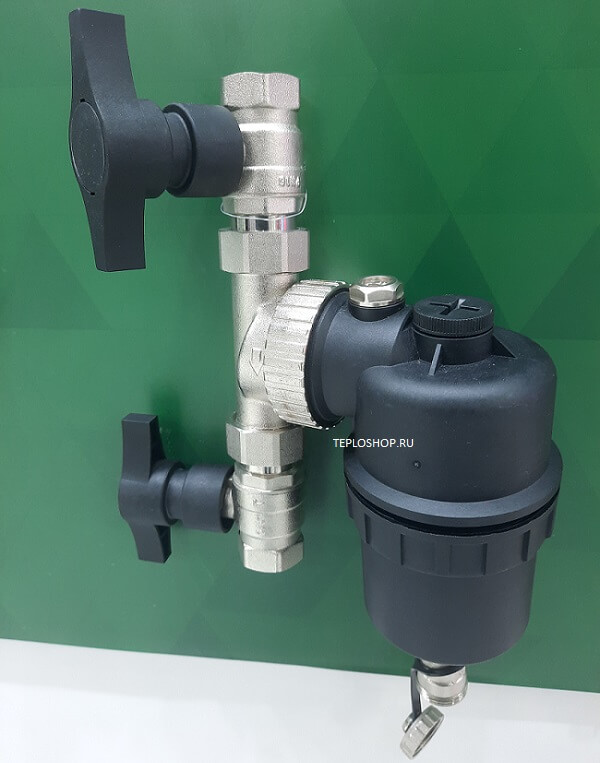

Фильтр магнитный (сепаратор шлама) ARROWHEAD WF-700-20 3/4″ в комплекте с двумя кранами и сеткой 400 мкм

ARROWHEAD WF-700-20 - магнитный фильтр (сепаратор шлама) соединением 3/4″ и пропускной способностью 2,9 куб.м/час. Комплектуется двумя латунными шаровыми кранами.

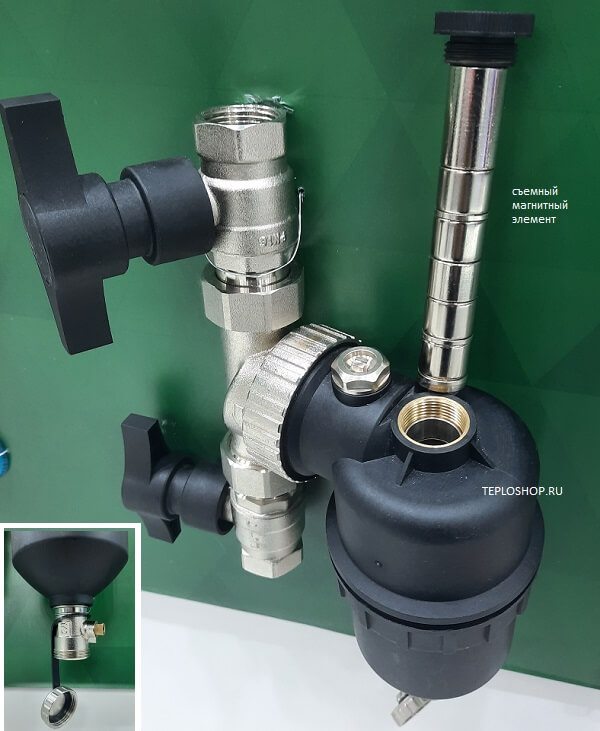

Имеет съемный магнитный модуль с мощным магнитом, прочный композитный корпус, ручной воздухоотводчик.

Магнитный дешламатор предназначен для непрерывной очистки теплоносителя в замкнутых водяных системах и может монтироваться в любом положении трубопровода.

Работает по комбинированному принципу магнитной сепарации и механического отделения загрязнений из потока теплоносителя. Эффективно очищает системы отопления и водоснабжения от механических примесей (шлама и взвешенных частиц) и ферромагнитных частиц (продукты коррозии, окалина, магнитит и т. п.).

Дешламатор объединяет три функции в одном устройстве - циклонный эффект для первичной сепарации крупных частиц, магнит для улавливания ферромагнитного шлама, фильтрующую сетку для тонкой очистки.

Технические характеристики

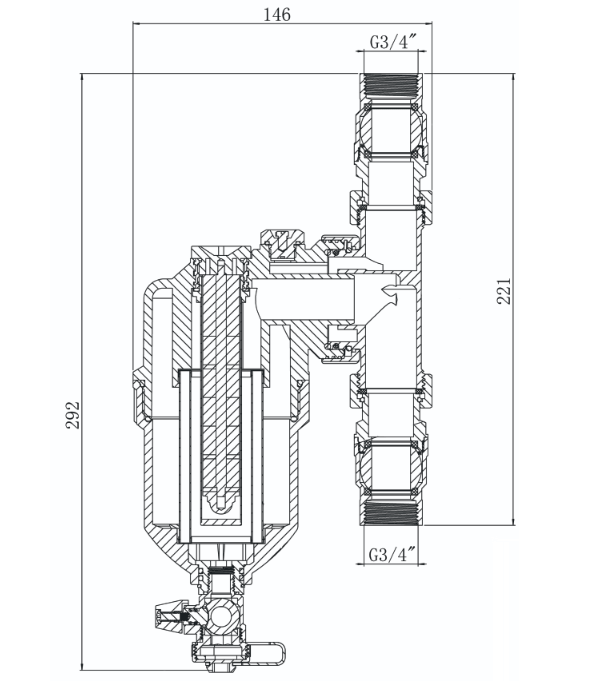

• Размер присоединения - 3/4″;

• Пропускная способность - 2,9 куб.м/час;

• Рабочее давление - 10 бар;

• Диапазон рабочей температуры - 0-90°С;

• Магнитная индукция стержневого магнита - 100 9000 Гс (0,9Тл);

• Размер ячейки фильтроэлемента - 400 мкм;

• Рабочие среды - вода, неагрессивный водный раствор этиленгликоля;

• Вес - 1955 г.

Гарантия - 5 лет.

Бренд/ производство - ARROWHEAD/ Китай.

Принцип действия

При прохождении рабочей среды через корпус фильтра:

1. Поток проходит через рабочую камеру, в которой за счёт конструктивной компоновки формируется зона пониженной скорости (гидравлического успокоения). В результате часть загрязнений (шлам, продукты коррозии, окалина) выпадает в осадок и накапливается в нижней части корпуса (в зоне накопления).

2. В зоне действия стержневого магнита ферромагнитные частицы (железосодержащие продукты коррозии, магнитит и т. п.) улавливаются магнитным полем и удерживаются на магнитном элементе/в непосредственной близости к нему, предотвращая дальнейшую циркуляцию этих включений по системе.

3. Оставшиеся механические примеси, в том числе немагнитные, дополнительно задерживаются фильтрующим элементом (сетчатым/перфорированным), что повышает суммарную эффективность очистки.

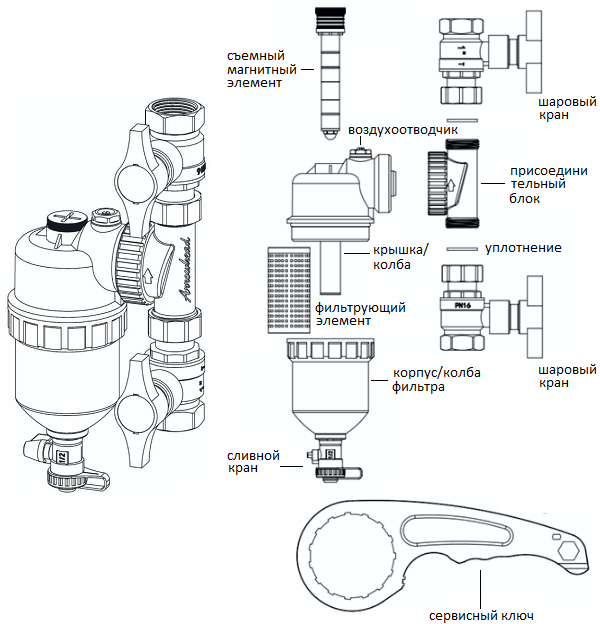

Составные части и материалы

• присоединительный блок (латунь);

• шаровой кран (латунь);

• съёмный магнитный элемент (магнит);

• воздухоотводчик (латунь);

• крышка-пробка (латунь);

• фильтрующий сетчатый элемент (нержавеющая сталь Ss304);

• корпус-колба фильтра (пластик PA66);

• сливной кран (латунь);

• сервисный ключ (пластик PA66);

• уплотнение шарового крана (EPDM);

Монтаж

• Установить фильтр в разрыв трубопровода в соответствии со стрелкой направления потока на корпусе/узле.

• Обеспечить возможность отключения фильтра от системы - шаровые краны на входе и выходе.

• Подключить дренаж/обеспечить возможность безопасного слива в ёмкость или канализацию (с учётом температуры теплоносителя).

• Выполнить заполнение системы с контролем герметичности всех соединений.
