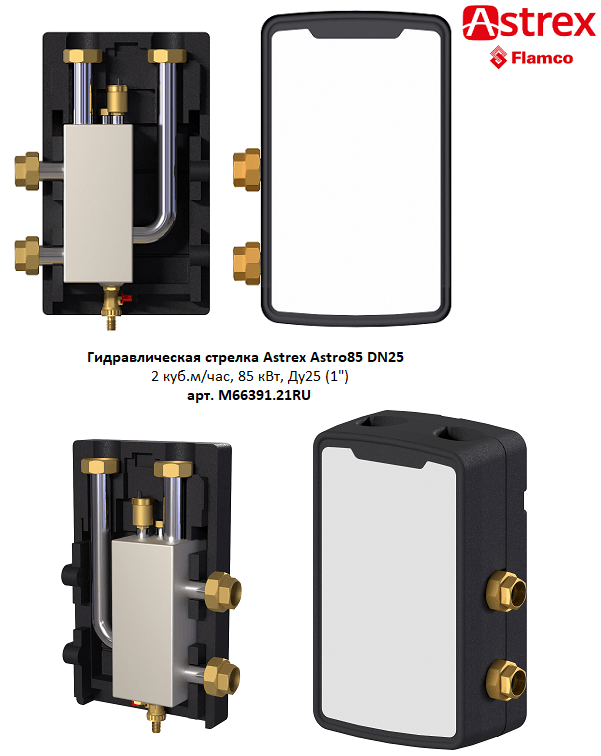

Гидравлическая стрелка вертикального монтажа Astrex Astro85 Ду25 2,0 куб.м./ч из нержавеющей стали

Astrex Astro85 DN25 (арт. M66391.21RU) - гидрострелка вертикального монтажа из нержавеющей стали AISI 304, расходом до 2 куб.м./ч, соединением 1” (DN25) для котельных мощностью до 60 кВт. Монтаж выполняется вертикально на коллекторе или на насосной группе.

Гидравлическая стрелка (гидравлический разделитель) представляет собой вертикальную стальную ёмкость прямоугольного сечения с патрубками для подключения котлового контура и контуров потребителей.

В комплект поставки входит теплоизоляционный кожух, автоматический воздухоотводчик, сливной кран, погружная гильза для датчика температуры.

Вертикальная конструкция стрелки способствует естественной сепарации воздуха. Пузырьки воздуха, содержащиеся в теплоносителе, поднимаются к верхней части корпуса и удаляются через комплектный автоматический воздухоотводчик.

Функция сепаратора шлама обеспечивается снижением скорости теплоносителя, поступающего от потребителей. При этом крупные примеси оседают в нижней части корпуса (так называемой камере сепарации шлама), а затем удаляются через сливной кран при проведении сервисных работ.

Также возможно организовать удаление из теплоносителя магнетита. Для этого требуется дополнительная установка магнитного уловителя (он устанавливается на место латунной заглушки 3/4“).

Технические характеристики

• Положение при монтаже - вертикальное;

• Межосевое расстояние (сбоку и сверху) - 125 мм;

• Максимальное рабочее давление - 6 бар;

• Максимальная рабочая температура - +110°С;

• Максимальный расход теплоносителя - 2 куб.м/ч;

• Подключение потребителей тепла (верхние патрубки) - 1 1/2” НГ;

• Подключение источника тепла (боковые патрубки) - разъёмное соединение ВР 1” (DN25);

• Размеры по корпусу теплоизоляции (высота x ширина) - 420x250 мм;

• Вес - 5 кг.

Гарантия - 5 лет.

Бренд / производство - Astrex (Flamco) / Россия.

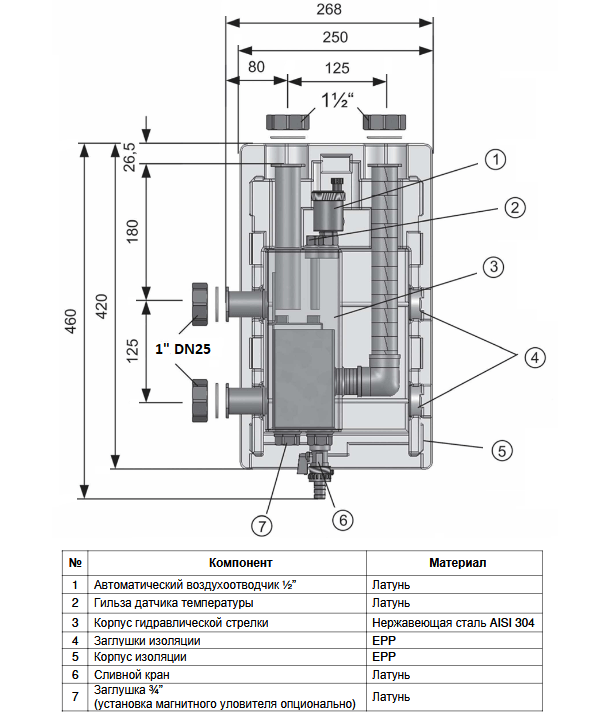

Основные составные элементы и материалы

• корпус гидравлической стрелки - нержавеющая сталь AISI 304;

• корпус теплоизоляционного кожуха и его заглушки - EPP (вспененный полипропилен);

• автоматический воздухоотводчик 1/2” - латунь;

• гильза датчика температуры - латунь;

• сливной кран - латунь;

• заглушка 3/4” - латунь.

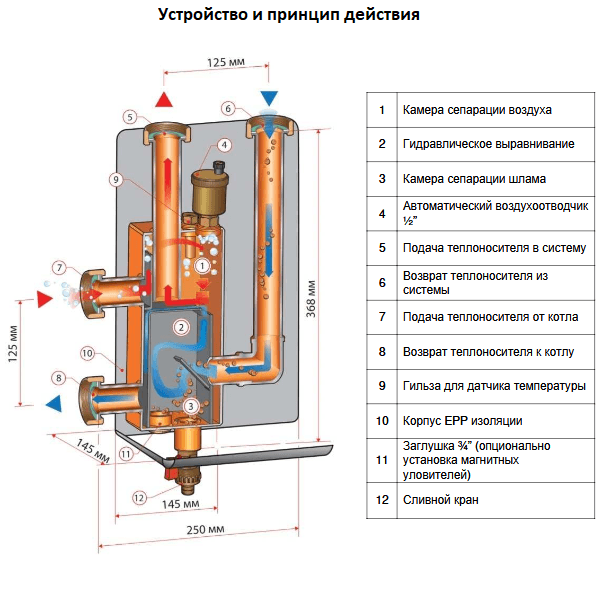

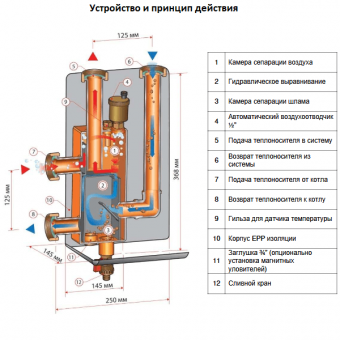

Принцип действия

Горячий теплоноситель от котла поступает в гидравлическую стрелку, где за счёт увеличения площади проходного сечения скорость потока резко снижается. Это позволяет воздуху, который содержится в теплоносителе, подняться к ее верхней стенке. Воздух удаляется из гидрострелки с помощью комплектного автоматического воздухоотводчика.

Теплоноситель, прошедший очистку от воздуха, подаётся через верхний центральный патрубок в систему отопления. Охлаждённый теплоноситель возвращается из системы отопления через верхний боковой патрубок и опускается в нижнюю часть гидострелки.

В современных системах отопления расход постоянно изменяется (термостатическими головки, системой автоматики и др.). Для обеспечения высокого КПД котельной и защиты котельного оборудования - разница расходов котлового контура и системы отопления переносится, поступает из верхней подающей части гидравлической стрелки в нижнюю обратную часть. Это позволяет исключить влияние насосов котлового контура и контуров системы отопления.

В нижней обратной части стрелки происходит смешение с обратным теплоносителем, снижая температурный перепад котлового контура.

Рекомендации по монтажу

• Гидрострелку необходимо размещать только в помещениях с положительной температурой;.

• Ее следует устанавливать вертикально и с воздухоотводчиком в верхней части корпуса для удаления воздуха из поступающего теплоносителя;

• Изделие рекомендуется монтировать непосредственно под соответствующим распределительным коллектором или насосной группой. Для подключения используются соединения с накидными гайками и уплотнениями (в комплекте);

• Не допускается использование и эксплуатация изделия при давлении и температуре теплоносителя, превышающие указанные в паспортных технических характеристиках.
