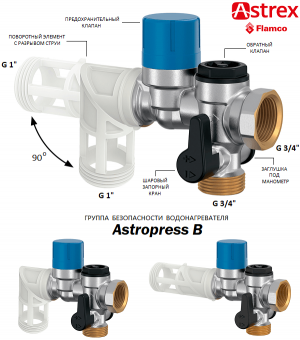

Группа безопасности Astrex Astropress B 3/4"-7 бар для водонагревателя

Astrex Astropress B 3/4"-7 бар (арт. A28388) - комбинированная группа безопасности для водонагревателя подсоединением 3/4" и давлением срабатывания 7 бар.

Применяется для защиты ёмкостного водонагревателя от избыточного давления и используется со всеми их типами. При превышении установленного давления на предохранительном клапане, происходит автоматический сброс воды повышенного давления в дренаж.

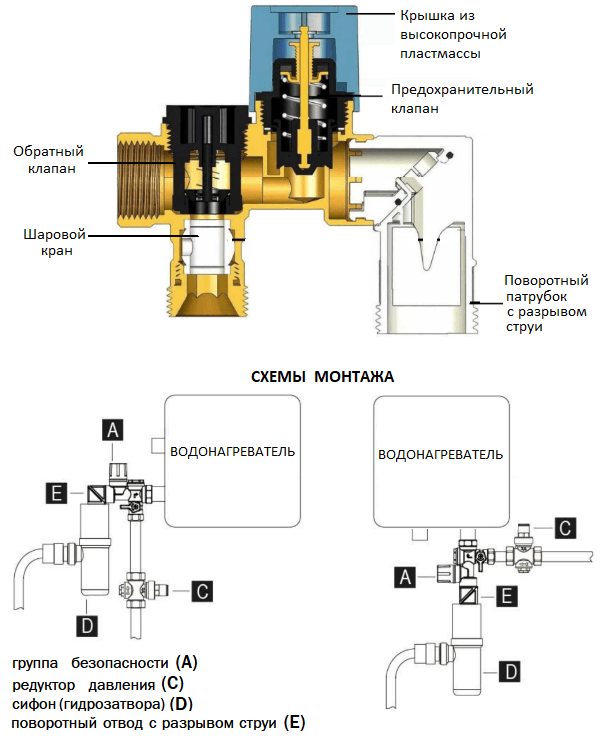

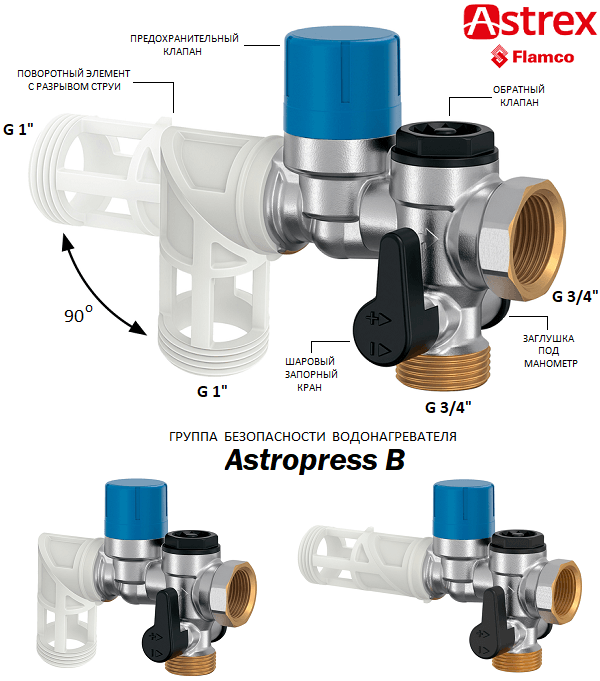

Данное многофункциональное устройство состоит из: запорного клапана на входе, со встроенным обратным клапаном сверху и заглушкой с обратной стороны (ее можно удалить и установить манометр), самого предохранительного клапана с подсоединением разрыва струи поворотной конструкции.

Шаровой кран даёт возможность перекрыть подачу холодной воды во время ремонта или профилактики без необходимости сливать всю воду из системы.

Обратный клапан дополняет безопасность эксплуатации и предотвращает обратный ток воды из водонагревателя в общую сеть холодного водоснабжения.

За счет поворотного на 90° элемента выпуска с разрывом струи, группу безопасности можно установить как с напольным, так и с настенным водонагревателем. А отвод избыточной воды в дренаж или канализацию, организовать с помощью соответствующей дополнительной воронки или сифона.

Материал корпуса - латунь CW617N (DW). Защитная синяя крышка-колпачек - высокопрочная пластмасса.

Технические характеристики

• Подсоединение - 3/4" x 3/4" x 1”;

• Фиксированное установочное давление настройки - 7 бар;

• Номинальное давление - 10 бар;

• Мощность водонагревателя при нагреве от ТЭН (EN1487) / косвенном нагреве (EN1488) - 10 / 150 кВт;

• Максимальная/минимальная температура воды - +110°С / 0°С;

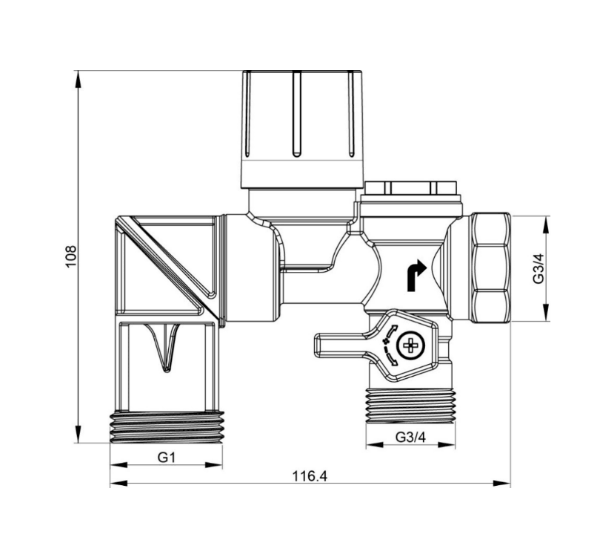

• Размеры (высота x длина) - 108x116,4 мм.

Гарантия - 2 года.

Бренд/ производство - Astrex (Flamco)/ Китай.

Принцип действия предохранительного клапана

Клапан открывается под воздействием определенного давления воды на его золотник. В закрытом положении давление сброса, на которое настроен клапан, сбалансировано усилием его рабочей пружины. Когда давление воды) превышает давление настройки, золотник клапана приподнимается, сжимая пружину, и часть воды сбрасывается наружу в помещение. Когда давление своды падает, пружина вновь закрывает клапан.

Поток воды, проходящий через клапан, отделен от пружины с помощью диафрагмы и никак с ним не контактирует. Поэтому клапан будет срабатывать при установленном давлении как первый раз, так и на протяжении всего срока эксплуатации.
