Сепаратор шлама Clean T DN25 соединением 1”

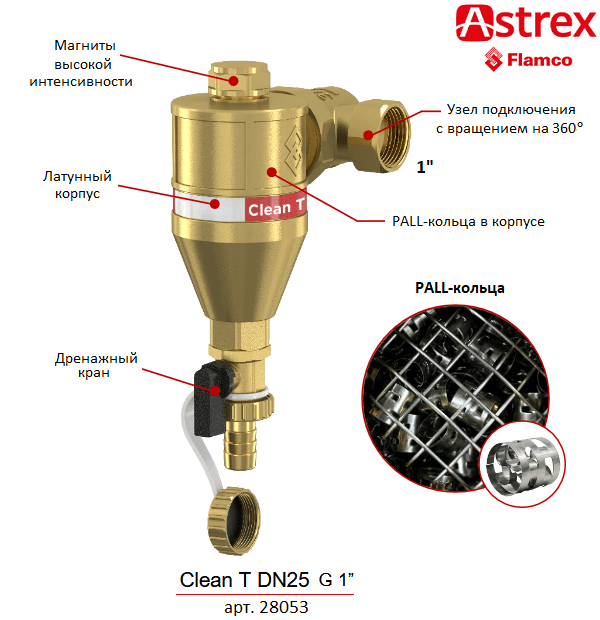

Clean T DN25 (арт. 28053) - сепаратор шлама подсоединением G 1” для эффективного удаления шлама из теплоносителя в закрытых системах отопления или охлаждения.

Имеет поворотный на 360° по вертикальной оси корпус, который изготовлен из латуни CW617N.

Сепарирующими элементами являются кольца Палля размером 15 мм (Pall кольца), а также неодимовый магнит высокой интенсивности, который притягивает частицы магнетита и мельчайшие металлические частицы.

Сепаратор обладает низким гидравлическим сопротивлением и не уменьшает расход теплоносителя по мере накопления шлама.

Принцип работы сепаратора заключается в прохождении потока воды (теплоносителя) через камеру (корзину) заполненную Pall-кольцами. Они имеют особую форму и расположены под разными углами. Из-за того, что поток многократно меняет направление, вода проходит большее расстояние от входа до выхода из корпуса. Сталкиваясь с кольцами и их лепестками, отделяются твердые частицы, которые затем и оседают в нижней накопительной камере, которая требует периодической ручной очистки.

Шлам, собирающийся в нижней части изделия, может быть удален через спускной дренажный клапан. Перед спуском необходимо извлечь магнит из верхней части сепаратора и также его очистить, а после дренажа - установить на место.

Обратите внимание! Спускной клапан предназначен исключительно для удаления загрязнений из системы. Его не следует использовать для целей пополнения или полного опустошения системы.

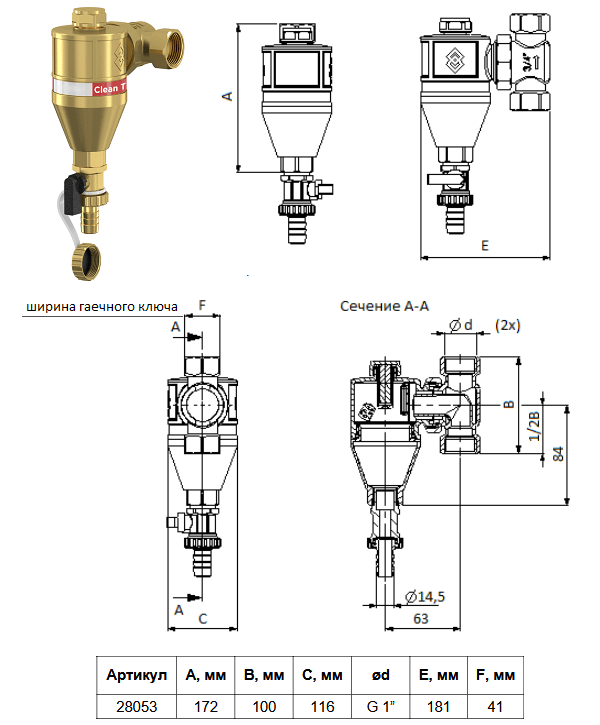

Характеристики

• Диаметр подключения - 1” (внутренняя резьба);

• Рабочее давление - до 10 бар;

• Температура жидкости - от -10°С до +120°С;

• Рабочая жидкость - вода или водно-гликолиевые смеси до 50%;

• Максимальная скорость движения жидкости - 1,5 м/с;

• Kv - 24 куб.м/ч;

• Вес - 1,9 кг.

Бренд / производство - Astrex (Flamco) / Китай.

Гарантия - 2 года.

Рекомендации по монтажу

1. Сепаратор допускается устанавливать только в сухих незамерзающих помещениях с плюсовой температурой.

2. Необходимо обеспечить возможность легкого доступа к изделию для технического обслуживания, ремонтных работ и замены.

3. Его можно монтировать на горизонтальных, вертикальных и наклонных участках труб, при этом корпус должен быть размещен СТРОГО ВЕРТИКАЛЬНО, а сливной кран расположен снизу.

4. При установке требуется учитывать направление потока (оно обозначено стрелкой на корпусе).

5. Диаметр подключения рекомендуется выбирать в соответствии с основным диаметром труб системы.

6. Перед сепаратором рекомендуется предусмотреть прямой участок трубопровода, длиной не менее 10-ти номинальных диаметров сепаратора.

7. Сепаратор шлама необходимо размещать на обратной линии перед котлом, в идеальном случае - перед циркуляционным насосом. В системах охлаждения воды его следует устанавливать на обратной линии непосредственно перед чиллером.
