Распределительный коллектор Astrex M66301.923RU с байпасом и подсоединением до 2 насосных групп

Astrex M66301.923RU - распределительный коллектор с байпасом длиной 500 мм, из нержавеющей стали AISI 304, для котельных до 40 кВт (расход 2 куб.м/ч) и установки до 2-х насосных групп быстрого монтажа.

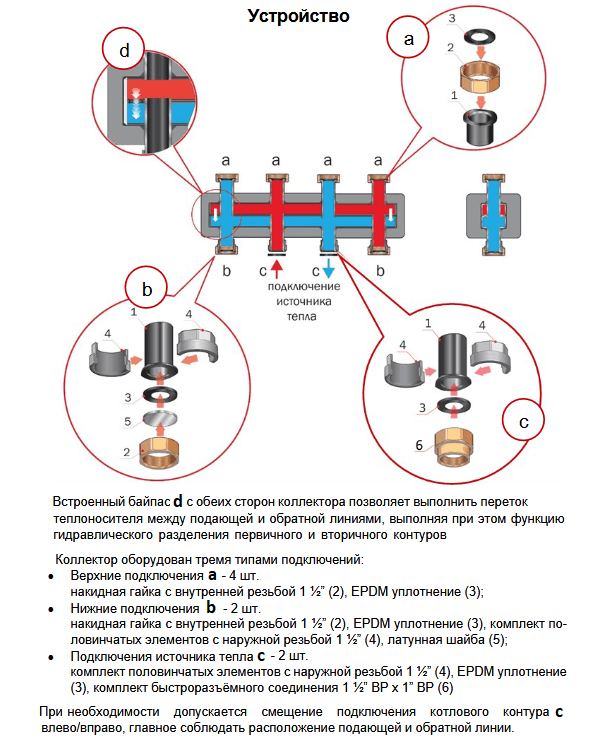

Встроенный байпас с обеих сторон коллектора позволяет выполнить переток теплоносителя между подающей и обратной линиями, выполняя при этом функцию гидравлического разделения первичного и вторичного контуров. Что исключает воздействие насосов потребителей тепла на котловые насосы и наоборот.

В комплект поставки входят стальные настенные кронштейны и набор винтовых креплений.

Предназначен для установки в котельных, в которых необходимо раздавать теплоноситель на несколько потребителей тепла (более одного) с разными параметрами (расход теплоносителя, гидравлическое сопротивление, температурный график).

Горизонтальная распределительная гребенка состоит из двух жёстко соединённых коллекторов, заключенных в теплоизоляционный короб из EPP (вспененного полипропилена).

Верхние фланцевые соединения коллектора (верхние патрубки) комплектуются накидной гайкой с внутренней резьбой 1 1/2” и уплотнением из EPDM.

Два нижних центральных патрубка для подключения источника тепла (например котла) имеют комплект половинчатых элементов с наружной резьбой 1 1/2“, EPDM уплотнение, комплект быстроразъёмного соединения 1 1/2“ВР х 1”ВР.

Два нижних крайних соединительных патрубка - имеют накидные гайки, заглушенные латунным шайбам с прокладкой. Эти патрубки с заглушками, при необходимости, могут быть использованы как соединения с наружной или внутренней резьбой 1 1/2”.

Насосные группы подключаются как правило сверху, а котловой контур - снизу.

Соединения, которые гидравлически связаны друг с другом внутри коллектора, имеют одинаковую цветовую маркировку подающих и обратных подключений. При необходимости допускается смещение подключения котлового контура влево/вправо, главное соблюдать расположение подающей и обратной линии.

Технические характеристики

• Общее количество патрубков - 8;

• Количество подсоединяемых насосных ГБМ - до двух;

• Максимальная рабочая температура - +110°С;

• Максимальное рабочее давление - 6 бар;

• Максимальный расход теплоносителя - 2 м3/ч;

• Подключение потребителей тепла - 1 1/2” ВР;

• Подключение источника тепла - 1 1/2” НР;

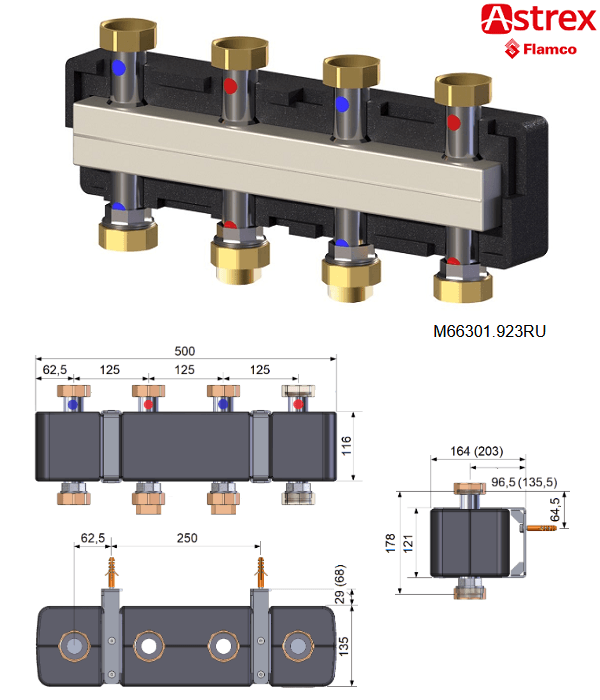

• Межосевое расстояние - 125 мм;

• Размеры по теплоизоляционному корпусу (длина x высота) - 500x116 мм.

• Вес - 5,8 кг.

Гарантия - 5 лет.

Бренд / производство - Astrex (Flamco)/ Россия.
