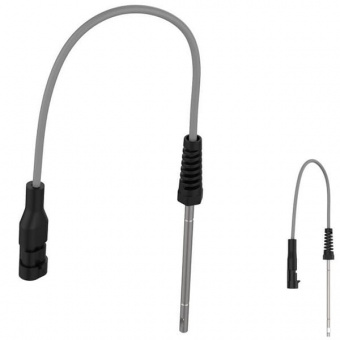

Датчик уровня для канализационного затвора ТП-85.100-КЗЭ

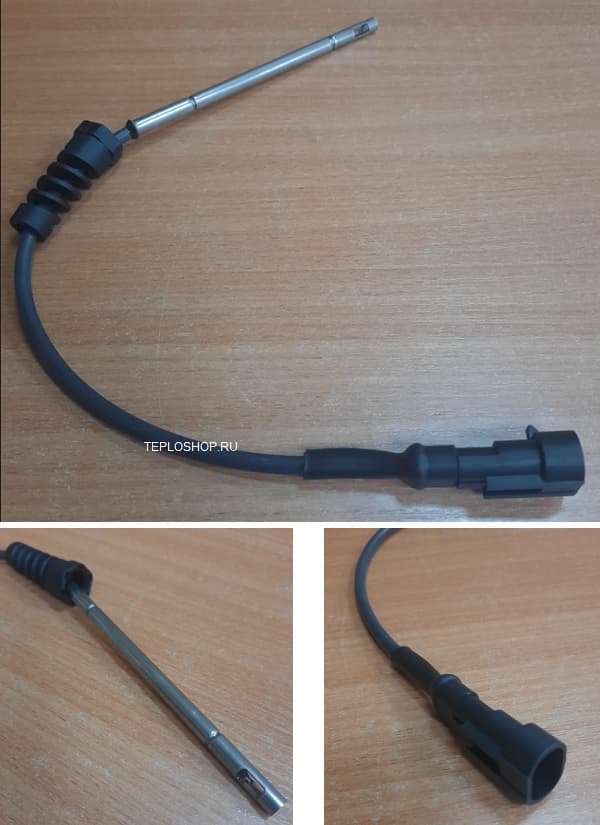

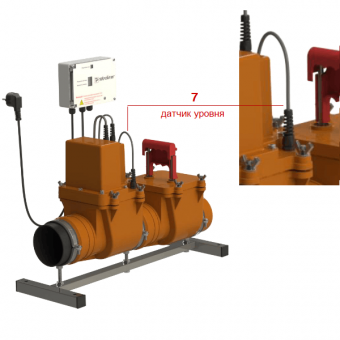

Датчик уровня (арт.101200264) это важный элемент конструкции канализационного затвора Татполимер ТП-85.100-КЗЭ с электроприводом.

Во время подтопления канализационными стоками выше 70% от внутреннего диаметра подающей трубы затвора, с этого датчика 7 поступает сигнал в блок управления. Микроконтроллер блока управления, в свою очередь, подает сигнал электроприводу на закрытие, заслонка закрывается и перекрывает обратный ток стоков. На блоке управления при этом включается звуковой сигнал и загорается индикатор камеры сначала синим (обнаружение стоков), затем после закрытия - красным цветом (затвор закрыт).

Проверка работоспособности датчика происходит регулярно каждые 10 секунд.

Рабочая температура окружающего воздуха датчика внутри камеры должна быть в диапазоне от -1°Cдо +60°C, а температура стоков также в пределах от -1°C до +60°C.

Вес - 0,3 кг.

Если на световой индикации состояния затвора периодически загорается синий цвет, подается звуковой сигнал системы, то это важный маркер сигнализарующий о неисправности датчика или отсутствие его подключения.

Проверка датчика осуществляется в следующей последовательности:

1. Убедиться в отсутствии подтопления;

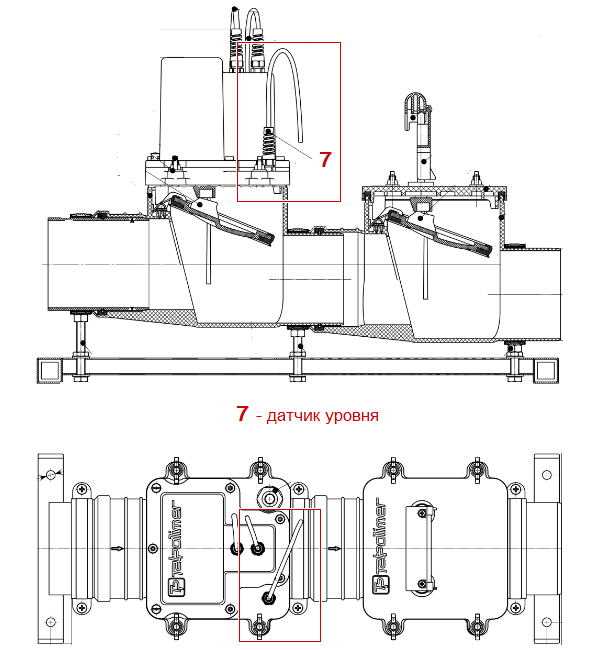

2. Отвернуть гайку с защитой от перегиба на датчике 7 (рис. 1) и вынуть датчик из посадочного места;

3. Опустить датчик в воду и дождаться закрытия затвора. На блоке управления при этом включится звуковой сигнал и загорится индикатор камеры сначала синим, затем после закрытия - красным цветом;

4. Вынуть датчик из воды и дождаться открытия затвора (в течение 30 - 120 с затвор должен открыться, а сигналы пропасть);

5. Установить датчик аккуратно в посадочное место и завернуть гайку с защитой от перегиба затянув ее несильно от руки.

6. Если датчик сильно загрязнен или долго не работал необходимо аккуратно промыть его водой.

Более подробную и детальную информацию о датчике смотрите в техническом паспорте канализационного затвора.
