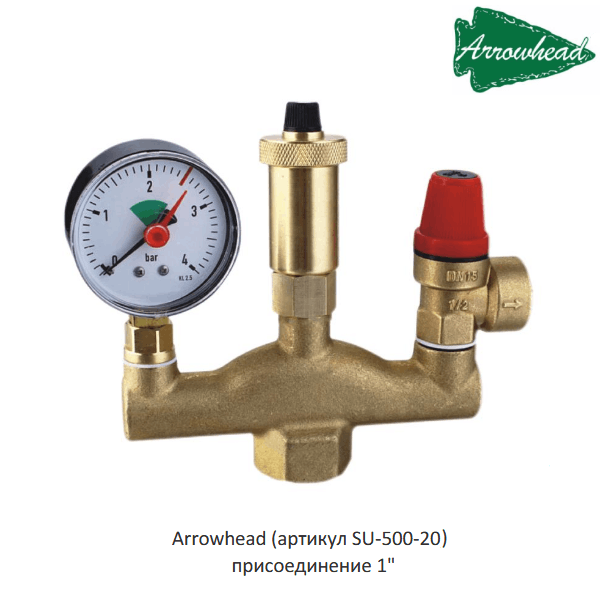

Группа безопасности котла Arrowhead SU-500-20 соединением 1" и ограничением 3 бар

Группа безопасности котла Arrowhead SU-500-20 с присоединением 1" предназначена для закрытых систем водяного отопления с мембранным расширительным баком. Применяется для котлов тепловой мощностью до 50 кВт. Поставляется в сборе.

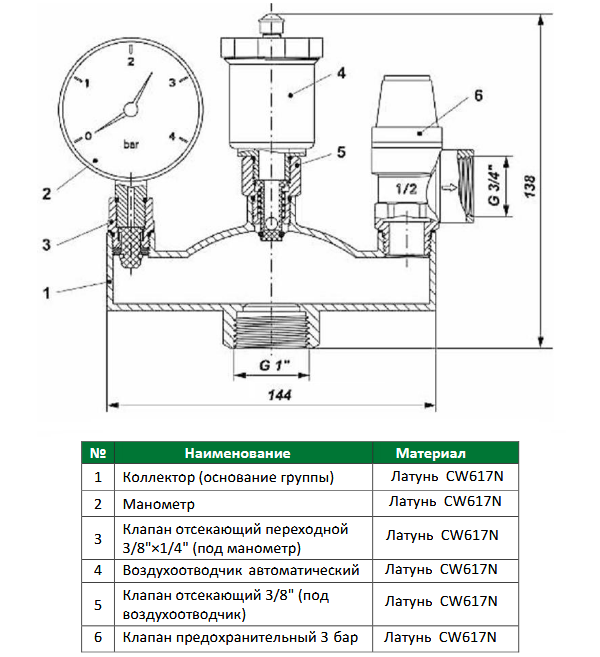

Этот предохранительный узел выполняет следующие функции:

• ограничение давления посредством предохранительного клапана;

• автоматический отвод воздуха воздухоотводчиком;

• визуальный контроль давления в системе по манометру.

Все элементы изготовлены из высококачественной латуни CW617N.

Технические характеристики

• Рабочая среда - вода; водные растворы гликолей до 50%;

• Номинальное давление - PN10;

• Условный проход - DN25;

• Присоединительная резьба монтажного патрубка - G1";

• Давление настройки предохранительного клапана - 3 бар;

• Номинальная производительность предохранительного клапана (вода) - 4 л/мин;

• Максимальная производительность воздухоотводчика (воздух) - 20 л/мин;

• Диапазон шкалы манометра - 0–4 бар;

• Максимальная температура рабочей среды - +120°C;

• Вес - 780 г.

Бренд / производство - Arrowhead / Китай.

Гарантия - 2 года. Стандартный срок эксплуатации - 10 лет.

Рекомендации по монтажу и эксплуатации

Для корректной работы группа безопасности устанавливается в таком рабочем положении, при котором воздухоотводчик находится в верхней точке сборки.

Изделие рекомендуется устанавливать на подающем трубопроводе, выше котла, максимально близко к выходному патрубку котла.

Между котлом и группой безопасности не допускается установка запорно-регулирующей арматуры, обратных клапанов, сужающих устройств.
