Душевой трап HL317 с вертикальным выпуском DN 50/75/160 гидрозатвором и решеткой из нержавеющей стали

HL317 - трап с вертикальным выпуском DN50/75/160 и гидрозатвором высотой 50 мм, с надставным элементом и уплотнительным кольцом, решеткой из нержавеющей стали, с вынимающейся сеткой для улавливания мусора. Трап имеет высокую пропускную способность и поставляется в комплекте с эксцентрическим переходником DN75/110.

Предназначен для использования в душевых, во внутренних помещениях и служит для отвода стоков с поверхности пола в канализацию.

Все неметаллические части и элементы трапа (сетка-грязеуловитель, надставной элемент с подрамником, корпус трапа с «тарелкой» для подхвата гидроизоляции, сифон-гидрозатвор, переходник) изготовлены из полипропилена. Уплотнительное кольцо - резина.

Высота надставного элемента регулируется от 70 до 20 мм (подрезается в зависимости от расстояния от чистовой поверхности до гидроизоляции).

Надставной элемент вставляется в резиновый уплотнительный фланец. В случае необходимости увеличить надставную высоту, применяются удлинители HL350 и HL350.1.

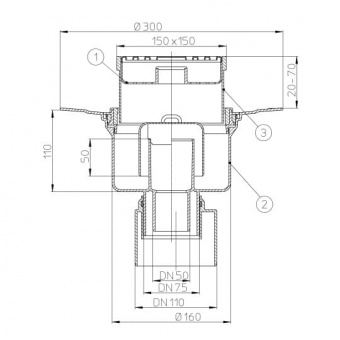

Технические характеристики

• Выпуск - вертикальный DN 50/75/160;

• Материал трапа - полипропилен;

• Материал решетки - нержавеющая сталь;

• Размер решетки - 147×147 мм;

• Пропускная способность - 1,8 л/с или 108 л/мин;

• Затвор - гидрозатвор высотой 50 мм;

• Температура стоков - до +100°C;

• Класс нагрузки - до 300 кг;

• Вес - 1,2 кг.

Гарантия - 1 год.

Срок службы - не менее 50 лет.

Бренд/производство - HL (Hutterer Lechner)/Россия.

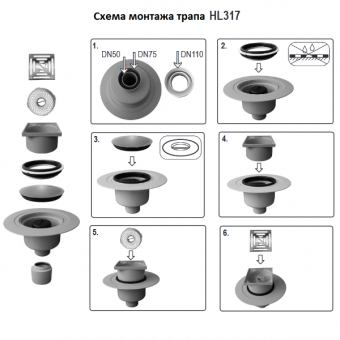

Особенности монтажа и разновидности трапа

•  уплотнительный фланец может зажимать мембранную гидроизоляцию (EPDM или ПВХ-мембрану) толщиной не более 2 мм;
•  если применяется наплавляемая гидроизоляция, то используется трап HL317H - с запрессованным на заводе полимербитумным полотном Ø 500 мм;
•  если гидроизоляция на корпус трапа не заводится, или применяются мембраны EPDM или ПВХ, уплотнительный резиновый фланец фиксируется надавливанием сверху до щелчка;
•  если предполагается, что нагрузка на трап будет превышать 300 кг, то в качестве надставного элемента надо использовать элемент HL66, выдерживающий нагрузку до 1,5 т.
