Вертикальная кровельная воронка HL 63.1/1 DN110 с электроподогревом для профлиста и профнастила

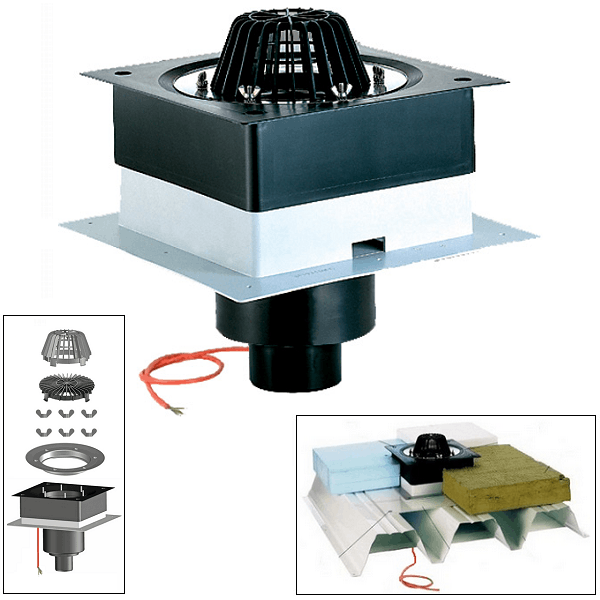

HL63.1/1 - кровельная воронка с вертикальным выпуском DN110 и электрообогревом, с теплоизолированным корпусом и раздвижным монтажным коробом, с обжимным фланцем из нержавеющей стали и листвоуловителем. В комплект поставки также входит низкий листвоуловитель.

Воронка применяется для плоской неэксплуатируемой облегченной кровли из профлиста (профнастила) и служит для отвода дождевой или талой воды с ее поверхности в дождевую канализацию.

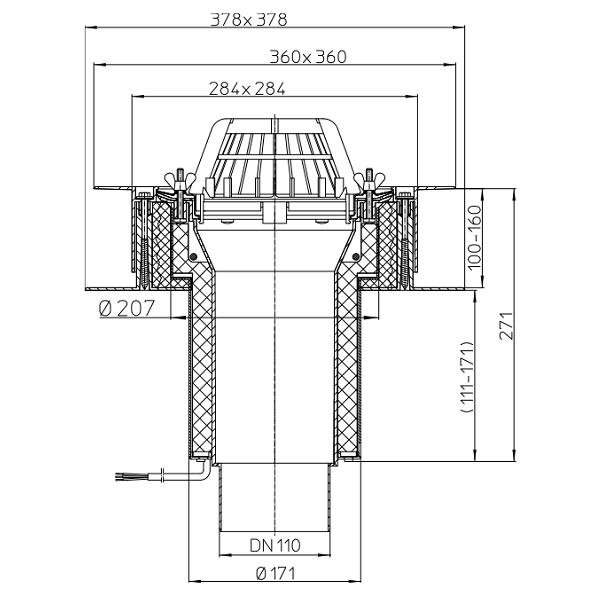

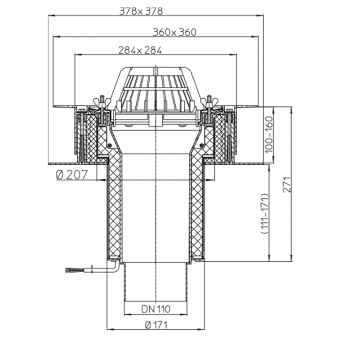

Корпус воронки имеет раздвижной (регулируемый по высоте от 100 до 160 мм) монтажный короб для фиксации теплоизоляции или утеплителя.

Электроподогрев осуществляется саморегулирующимся нагревательным кабелем от сети 220 В мощностью 10-30 Вт.

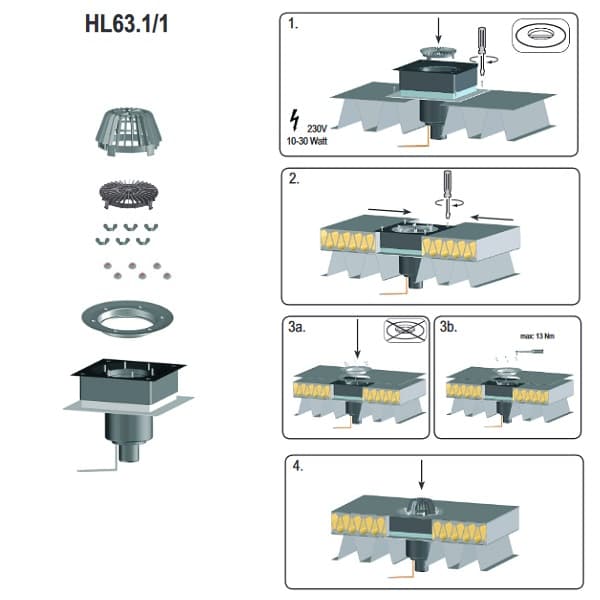

В корпусе расположены жестко закреплённые стальные посадочные штифты для зажима фланцем слоя паро-/гидроизоляции. Для такого крепежа в комплект поставки входят накидные гайки или «барашки».

Выпускной патрубок соединяется с любой канализационной раструбной трубой из ПВХ/ПП. Для соединения со стальной/чугунной безраструбной трубой необходимо использовать дополнительный переходник серии HL9.

Технические характеристики воронки

• Выпуск - вертикальный;

• Диаметр выпускного патрубка - DN110;

• Пропускная способность - 8,7 л/с;

• Электрообогрев - есть;

• Материал листвоуловителя - полипропилен;

• Материал корпуса воронки - полипропилен;

• Материал фланца - нержавеющая сталь;

• Рабочая температура эксплуатации - от -50 до +100°C;

• Максимально допустимая нагрузка - до 150 кг;

• Вес - 3,2 кг.

Бренд/производство - HL (Hutterer Lechner)/Австрия.

Гарантия - 2 года.

Срок службы - не менее 50 лет.

Характеристики электроподогрева

• Саморегулирующийся кабель электрообогрева марки ELSR-N-40-2-AO (T6), длина 0,38 м, класс защиты IP67;

• Кабель подключения («холодный»)марки Oilflex 540, 3х1,0 мм2, длина 0,8 м, класс защиты IP67;

• Напряжение - 220 В;

• Теплоотдача кабеля - 40 Вт/м;

• Наименьший радиус изгиба кабеля - 25 мм;

• Максимальная температура поверхности кабеля - +80°C;

• Максимальная температура внутренней поверхности воронки - +65°C.

Соответствует требованиям ГОСТ Р 58956-2020.

Подключение кабеля воронки осуществляется к сети 220 В через АЗС (автомат защиты сети) и УЗО (30 мА, 100 мс).
