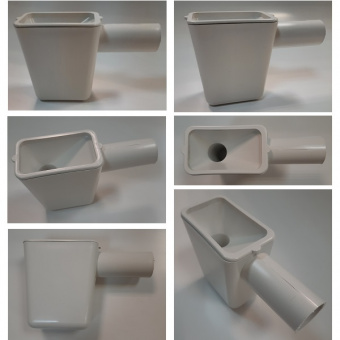

Капельная воронка Татполимер ТП-21 для кондиционеров

Татполимер ТП-21 (арт. 101200247) - капельная воронка с гидрозатвором высотой 60 мм и с дополнительным запахозапирающим устройством (шариком). Применяется для малого или нерегулярного сброса конденсата.

Капельная воронка c разрывом струи может использоваться для отвода в канализацию конденсата от кондиционеров, фанкойлов, холодильной техники, а также для сброса горячей воды от водонагревателей накопительного типа, при срабатывании предохранительных клапанов групп безопасности и пр.

Изготовлена из полипропилена и рассчитана на температуру проходящей жидкости в диапазоне от 0°С до +100°С.

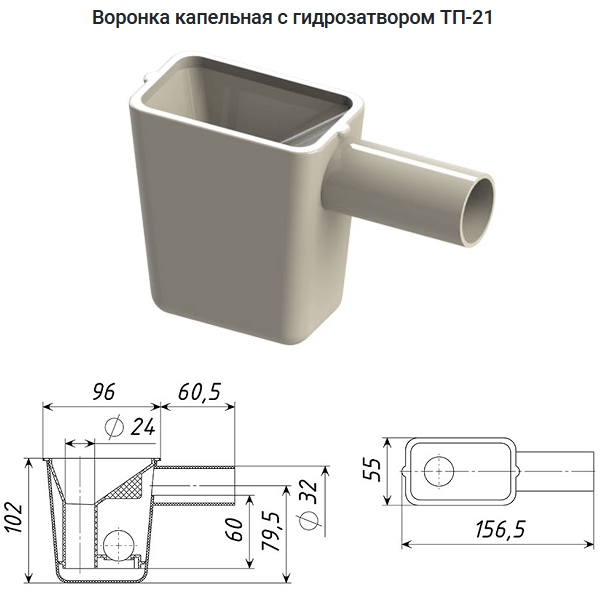

Технические характеристики

• Выходной диаметр - 32 мм;

• Выход - горизонтальный;

• Пропускная способность - 0,19 л/с или 11,4 л/мин.;

• Вес - 111 гр.

Бренд/производство - Татполимер /Россия.

Срок службы - не менее 50 лет.

Составные части и материалы

• корпус из полипропилена;

• гидрозатвор из полипропилена;

• запахозапирающее устройство (шарик) из полипропилена.

Принцип действия

При постоянном поступлении в приемное отверстие воронки конденсата или воды образуется классический гидрозатвор, который гарантирует защиту от неприятных запахов.

При пересыхании гидрозатвора, активизируется дополнительное механическое запахозапирающее устройство, так называемый шаровой клапан. Роль этого устройства выполняет шарик, который при высыхании гидрозатвора опускается (садится) в выходной патрубок и не пропускает канализационные испарения в помещение.

При поступлении жидкости в воронку, шарик всплывает и начинает работать гидрозатвор.

Капельная воронка Татполимер ТП-21 применяется согласно СП  30.13330.2012 п. 8.2.10 «Отвод воды в систему канализации следует предусматривать с разрывом струи (не менее 20 мм от верха приемной воронки) ... от вентиляционного оборудования  (воздухоохладителей,  камер  орошения,  сплит-систем  и др.)».
