Распределительная гребенка с ротаметрами Oventrop Multidis SFR 140430056 6хG3/4 для 6 контуров

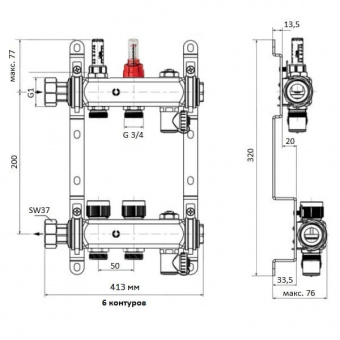

Oventrop Multidis SFR (арт.140430056) - распределительная гребенка-коллектор из нержавеющей стали с ротаметрами на 6 контуров, 6хG3/4“, длиной 413 мм и высотой 320 мм.

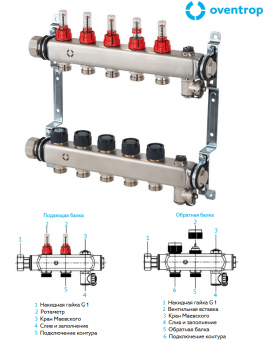

На верхней подающей балке-коллекторе установлены ротаметры (расходомеры) швейцарской компании Taconova. Их легко снять и промыть при необходимости.

На обратной нижней балке (коллекторе) размещены вентильные вставки с резьбовым подсоединением M30×1,5, для установки приводов автоматического регулирования с ходом штока от 4 мм. Они закрыты защитными черными колпачками, которые можно использовать для временного отключения контуров отопления.

Подающая и обратная балки гребенки укомплектованы накидными гайками, ниппелями для подключения контуров, кранами для заполнения/слива и ручными воздухоотводчиками, торцевыми заглушками.

Для упрощения монтажа при подсоединении труб, нижняя балка в настенном кронштейне смещена вперед.

Технические характеристики

• Количество контуров - 6;

• Длина - 413 мм;

• Подача - ротаметры с индикацией раcхода;

• Обратка - вент. вставки с подключением привода M 30 x 1,5;

• Рабочая температура - 0 - +70°C;

• Рабочая среда - жидкости на основе воды или водных растворов этилен- или пропиленгликоля с объемной концентрацией до 50% включительно;

• Максимальное рабочее давление - 6 бар;

• Максимальный перепад давления - 100 кПа (1 бар);

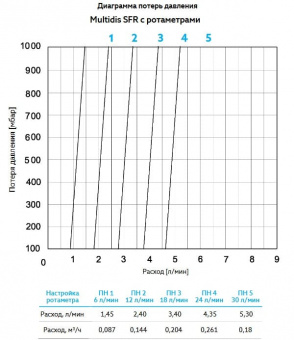

• Значение kvs на одном отводе - 1,1;

• Высота подъема штока - 4,3 мм;

• Полный ход - 16,8 мм;

• Сила закрытия привода - 60-150 Н;

• Резьбовое подключение контуров - Rp1 x G3/4 по DIN EN 16313;

• Подключение подающей/обратной балки - G 1 НГ.

Бренд / производство - Oventrop / Китай.

Гарантия - 2 года.

В комплект поставки (в картонной коробке с ложементом) входят - коллекторы в сборе с накидными гайками, монтажные кронштейны и крепеж, уплотнительные кольца.
