Противопожарная муфта Татполимер ТП-870 соединением DN160

Татполимер ТП-870 (арт. 101200351) - противопожарная муфта соединением 160 для канализационных трапов и кровельных воронок.

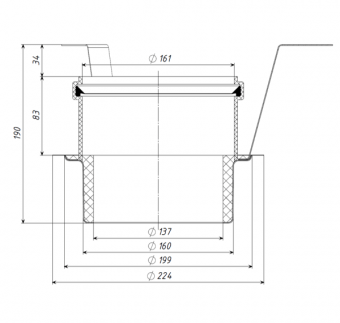

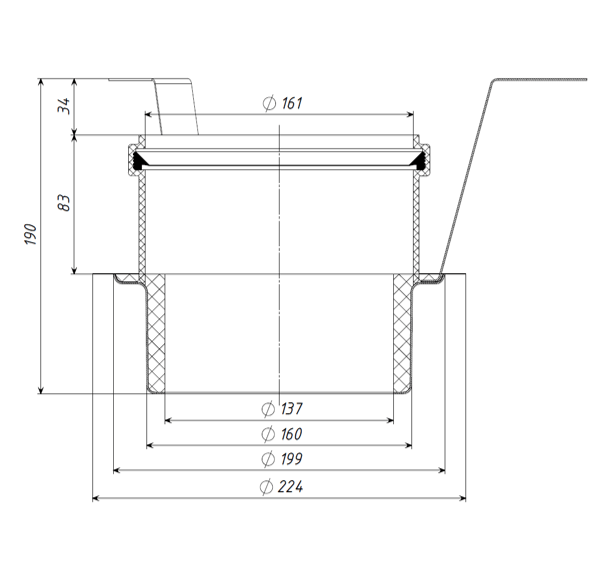

Отверстие в плите перекрытии для ее монтажа должно иметь диаметр 200 мм (199-220 мм).

Обеспечивает огнестойкость в пределах от 60 до 150 минут.

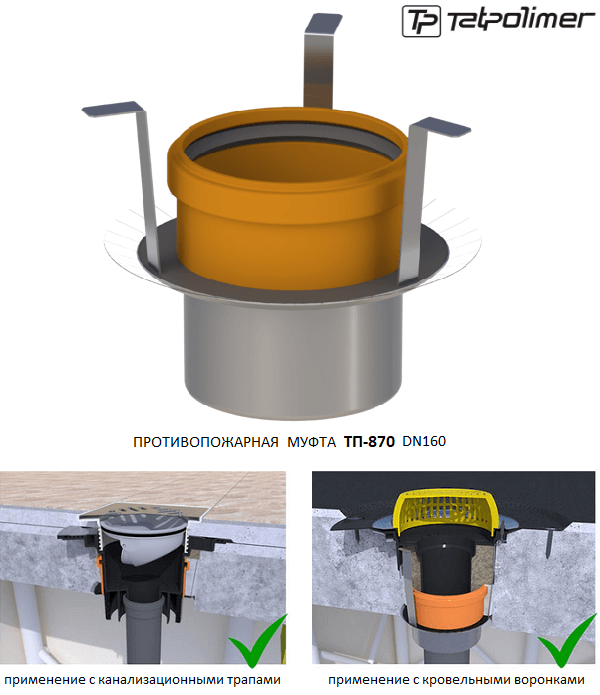

Через ТП-870 могут проходить канализационные полимерные трубы диаметрами 110мм из ПВХ, ПП, ABS, ПЭ, которые присоединяются к соответствующему по размеру выпуску трапов ТП-310, ТП-310P, ТП-310PG, ТП-606, ТП-606.1 или кровельных воронок типов ТП-01, ТП-02, ТП-03, ТП-09, ТП-10.

Также могут использоваться канализационные трубы DN 110 из стали и чугуна, если они соединены с выпуском трапа или кровельной воронки через переходник ТП-82.100.

Муфта служит для защиты узлов пересечения ограждающих конструкций трубопроводами из полимерных материалов, монтируемых с кровельными воронками и трапами в соответствии с Техническим регламентом на проведение монтажных работ ТУ-22.21-001-95431139-2022.

В случае пожара, муфта предотвращает распространения с нижнего этажа - высокой температуры, пламени и дыма, а также отравляющих веществ, образующихся вследствие горения различных материалов.

Состоит из металлического корпуса с огнезащитной терморасширяющейся массой и раструбным соединением из ПП, тремя поддерживающими металлическими монтажными скобами (крепежными уголками).

Технические характеристики

• Присоединительные размеры - DN 160;

• Предел огнестойкости - EI 150;

• Высота по корпусу - 156 мм.

Гарантия на пенал - 1 год.

Бренд / производство - Татполимер / Россия.

В комплект поставки входит монтажная заглушка.

Принцип действия

Внутри металлического корпуса муфты находится специальный огнезащитный термостойкий состав. Он, в случае пожара и при увеличении температуры выше +150°С, расширяется в объеме и полностью перекрывает внутреннее пространство муфты, тем самым препятствуя распространению первичных и вторичных факторов пожара.

Монтаж

• Противопожарная муфта монтируется в отверстие в перекрытие из бетона, железобетона или пенобетона с нормированной огнестойкостью. Отверстие получается в результате сверления или применения закладного элемента (не входит в комплект поставки), который используется при заливке плиты перекрытия;

• Через муфту могут проходить пластиковые канализационные трубы из ПВХ, ПП, ABS, ПЭ, которые присоединяются к выпуску воронки (трапа). Также можно использовать трубы из чугуна или стали;

• Перед установкой муфты нужно очистить стенки отверстия, а перед ее монтажом на перекрытии в раструб вставить заглушку.

• Обратите внимание! Противопожарная муфта монтируется в отверстие плиты перекрытия таким образом, чтобы её нижняя часть выступала не менее чем на 30 мм относительно нижней поверхности плиты (очень важно для правильного срабатывания противопожарной муфты). При этом поддерживающие скобы должны опираться на перекрытие сверху по краям установочного отверстия;

• Пространство между перекрытием и раструбом муфты должно быть заполнено строительным раствором с нормируемой огнестойкостью.
