Сифон для кондиционеров Profcool SCU 032

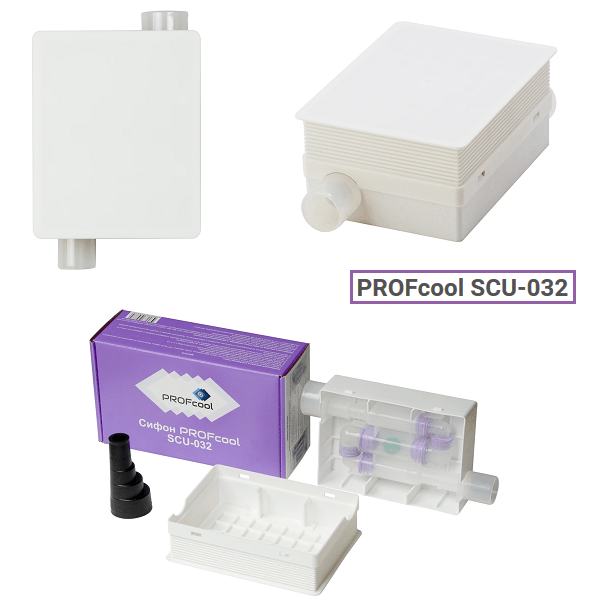

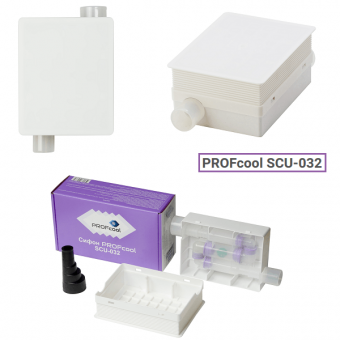

Profcool SCU 032 - встраиваемый дренажный сифон скрытого монтажа для кондиционеров с обратным клапаном (комбинированным гидромеханическим затвором - гидрозатвор+шарик), с вертикальным выпуском.

Сифон предназначен для сбор конденсата от устройств кондиционирования (кондиционеров, фанкойлов, чилеров и пр.) и из отвод (дренаж) самотеком в канализацию.

Сифон является встраиваемым, т.е. его корпус можно смонтировать в углублении и закрыть декоративной крышкой 176х130 мм, вровень со стеной. Крышка - съемная. При необходимости, например для прочистки или визуального осмотра сифона, ее можно снять и потом установить обратно. Корпус выполнен из УПС (ударопрочного полистирола).

Его можно использовать и без монтажной коробки, т.е. расположить сразу на стене, например в канализационной шахте.

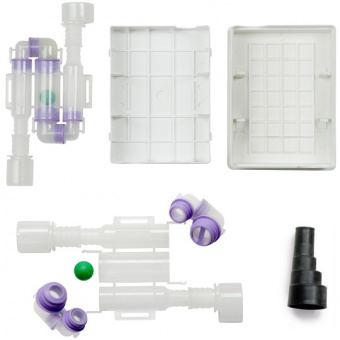

Все внутренние составные элементы сифона (патрубки) выполнены из специального прозрачного полипропилена, поэтому при ревизии можно быстро и удобно определять степень загрязнения и необходимость чистки. Патрубки соединены герметичными уплотнительными прокладками и уголками. Вся конструкция сифона является разборной.

Технические характеристики сифона

• Тип сифона - встраиваемый, в монтажной коробке;

• Выпуск (выход) - вертикальный Ø16, Ø20 или Ø32мм;

• Пропускная способность - 0,09 л/с или 5,4 л/мин;

• Гидрозатвор - есть, высотой 93 мм;

• Запахозапирающее устройство - есть, механическое (шарик из полипропилена);

• Соединение входа - Ø32 мм (под пайку с ПП трубой), в комплекте есть эластичный резиновый переходник для Ø16, Ø20 или Ø25;

• Вес - 350 гр.

Бренд/производство - Profcool/ Россия.

Гарантия - 1 год.

Срок службы - не менее 50 лет.

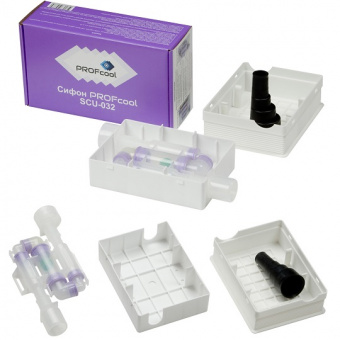

Комплект поставки: сифон SCU 032 в сборе с переходником.

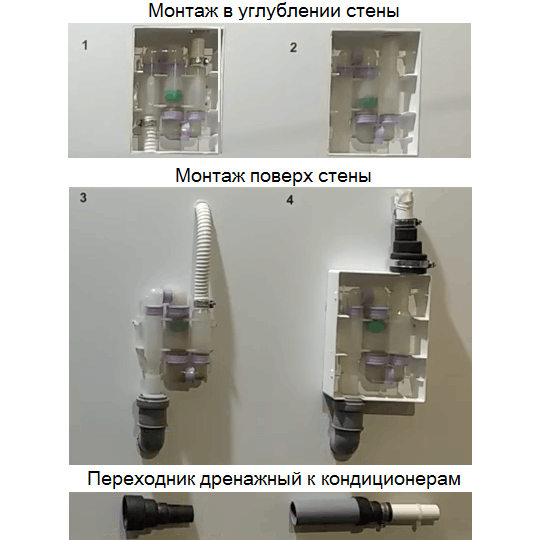

Правила монтаж сифона в углубление стены

• Корпус коробки сифона монтируется в углублении стены строго вертикально, так чтобы надпись ”UP” была сверху. Необходимо чтобы расстояние по вертикали от выпускного патрубка кондиционера до сифона должно быть не менее 250 мм.

• Далее к входному и выпускному патрубкам подсоединяются подводящий и отводной трубопроводы. До окончательной заделки корпуса сифона необходимо провести гидравлические испытания на предмет герметичности всех соединений.

• После проведения испытания и завершения отделочных работ на стене, корпус монтажной коробки по углубленным ребрам отрезается вровень с поверхностью стены.

• Затем лицевая декоративная крышка подрезается по ближайшему углублению на ребрах и защелкивается на пружинные зажимы к встроенной монтажной коробке.

• Во время отделки, во избежание царапин, лицевую крышку сифона необходимо закрыть.
