Двухуровневая кровельная воронка Татполимер ТП-09.160/4-Э с верт.выпуском DN160 с увеличенным корпусом и электрообогревом

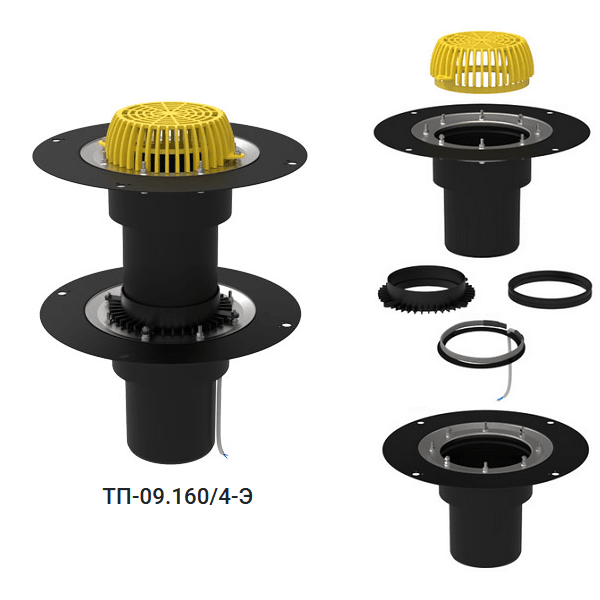

Татполимер ТП-09.160/4-Э (арт.100800273) - кровельная двухуровневая воронка с электрообогревом, увеличенным корпусом и вертикальным выпуском 160 мм, в комплектации с листвоуловителем и прижимными фланцами из нержавеющей стали.

Особенность модели - увеличенная водоприемная часть корпуса для большего прилегания изоляционных материалов к воронке, а её основания - к плоскости кровли.

Электроподогрев реализован саморегулирующимся кабелем, который вставлен в обод-фиксатор нагревательного элемента.

Воронка может использоваться для кровель с наплавляемой полимер-битумной гидроизоляцией, с гидроизоляцией из ПВХ и EPDM мембран.

Она служит для отвода дождевой и талой воды с верхних и нижних слоев многоуровневых кровель в дождевую канализацию. Применяется на неэксплуатируемых инверсионных кровлях с любыми гидро-, пароизоляционными материалами и теплоизоляцией, с «пирогами» любой толщины и наполнения.

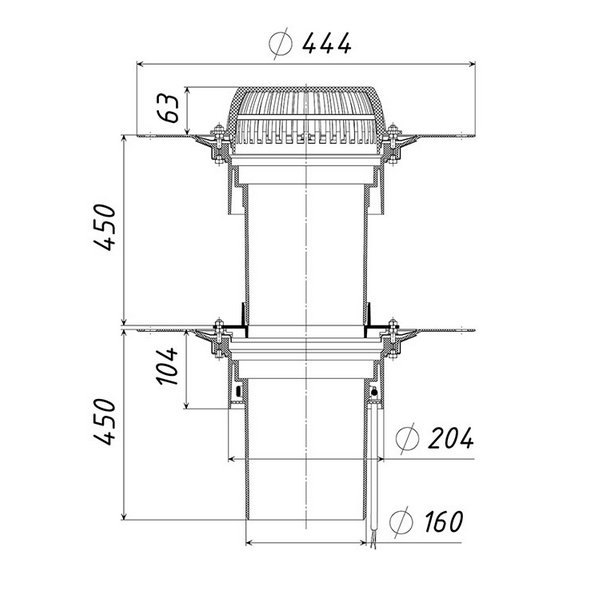

Условная высота выпускного патрубка верхней части воронки - 450 мм, нижней - 450 мм.

Профилированные фланцы нужны для механического зажима кровельной гидро-/пароизоляции. Для фиксации фланцев в комплект поставки входят зажимные гайки-барашки (16 шт.) из оцинкованной стали.

В зависимости от кровельного пирога, для соединения надставного элемента и воронки вместо дренажного кольца ТП-74.160 может применяться уплотнительное кольцо ТП-76.160.

Выпускной патрубок соединяется с любой канализационной раструбной трубой из ПВХ или ПП. Для соединения со стальной/чугунной безраструбной SML трубой необходимо использовать дополнительный ремонтный переходник ТП-82.100.

Технические характеристики воронки

• Выпуск - вертикальный;

• Диаметр выпускного патрубка - DN160 (160 мм);

• Электрообогрев - есть;

• Пропускная способность - не менее 12 л/с;

• Рабочая температура воздуха при эксплуатации - от -50 до +90°C;

• Температура отводящей жидкости - не более +85°С;

• Максимально разрешенная нагрузка - 150 кг;

• Вес - не более 4,12 кг.

Бренд/производство - Татполимер/Россия.

Гарантия - 1 год.

Срок службы - не менее 50 лет.

Составные элементы и материалы

• листвоуловитель - полипропилен;

• корпус - полипропилен;

• уплотнительное кольцо - резина;

• фланцы - нержавеющая сталь.

Характеристики электрообогрева

• напряжение - 220÷230 В;

• максимальный потребляемый ток - 0,16 А;

• теплоотдача кабеля - не более 30 Вт/м;

• длина соединительного кабеля- не менее 1,5 м (3х1,5 мм);

• наименьший радиус изгиба кабеля - 10 мм;

• макс. температура поверхности кабеля - +65 °С;

• макс. температура внутренней поверхности воронки - +55 °С.

Для подключения электрического кабеля к сети необходимо использовать гидроизоляционную муфту или распаечную коробку. Подключение кабеля осуществляется через автомат защиты сети.
