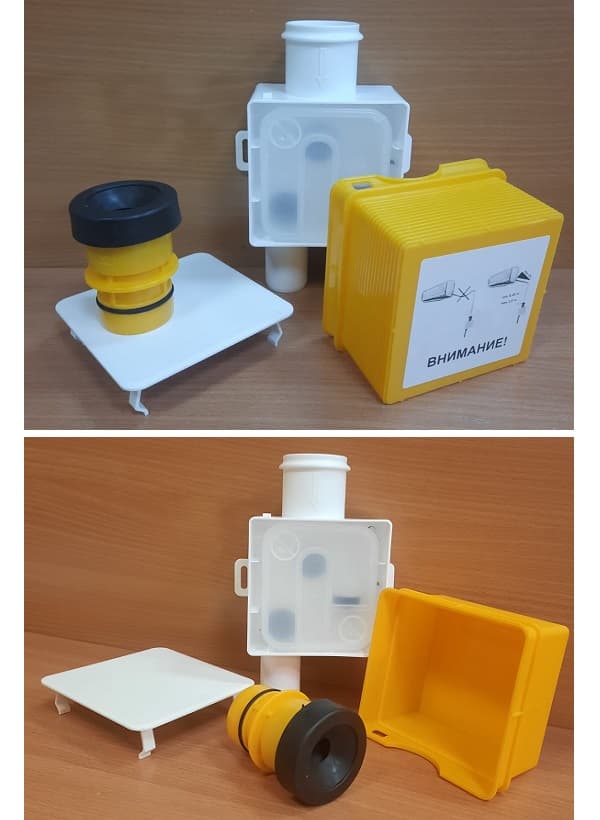

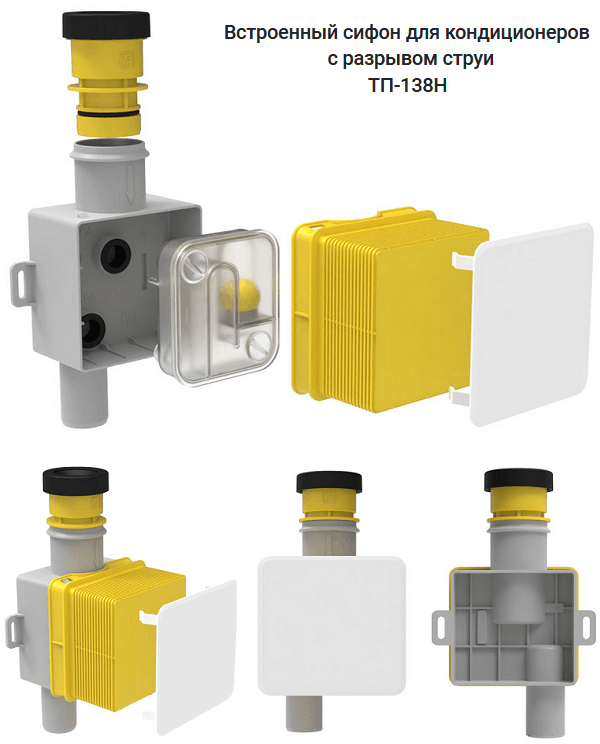

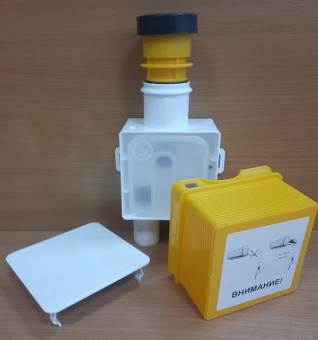

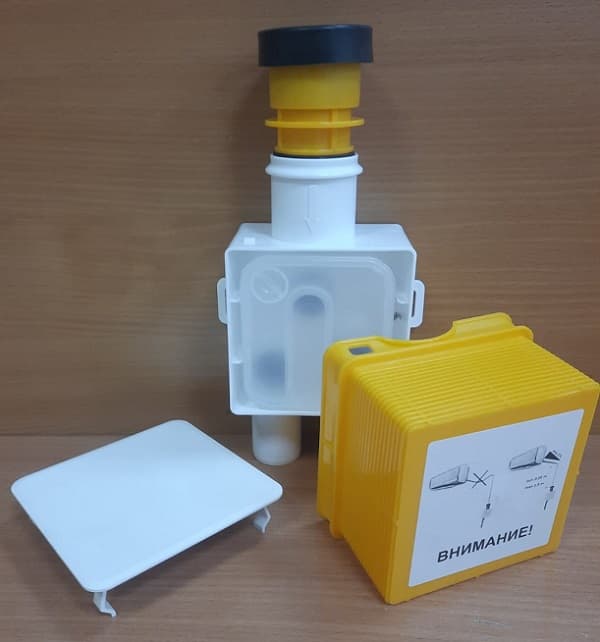

Встроенный сифон Татполимер TП-138Н DN32 с разрывом струи для кондиционеров

Татполимер ТП-138Н (арт.101200624) - встраиваемый сифон с разрывом струи, с гидрозатвором высотой 50 мм и механическим запахозапирающим устройством. Сифон скрытого монтажа применяется для отвода конденсата от кондиционеров (систем кондиционирования) в канализацию.

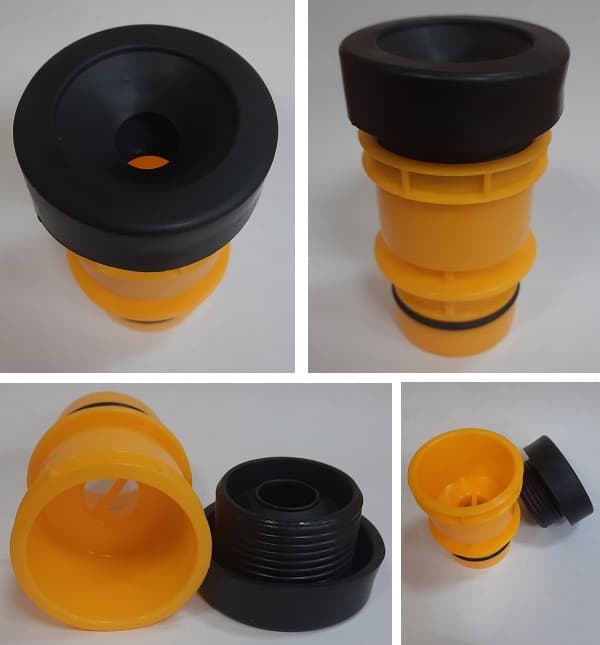

Разрыв струи осуществляется за счет специального адаптера, установленного на входе (в верхней части).

Вертикальный выпуск имеет размер DN 32, а длина самого выпускного патрубка - 47 мм.

При пересыхании гидрозатвора (отсутствии в нем жидкости), шарик в механическом запирающем устройстве садится в выпускное отверстие и не пропускает запах из канализации.

Сифон устанавливается (встраивается) в предварительно подготовленное углубление в стене и после гидравлических подключений, закрывается съемной декоративной крышкой. Минимальная глубина монтажа по корпусу - 60 мм.

Расстояние по вертикали от выпускного патрубка кондиционера до сифона должно быть не менее 0,2 м и не более 3,5 м. Выпускной патрубок кондиционера должен иметь постоянный уклон не менее 2%.

Перед заделкой трубопроводов необходимо провести гидравлические испытания в соответствии с разделом 7.5 СП 73.13330.2016 «Внутренние санитарно-технические системы зданий». После проведения испытания и завершения отделки стены строительная заглушка отрезается вровень к поверхности стены и сифон закрывается съемной декоративной крышкой на защелках.

Внутреннюю прозрачную кассету можно снять и промыть/очистить от загрязнений. Кассета за счет эластичных уплотнительных прокладок герметично вставляется в корпус.

Технические характеристики

• вход - через адаптер;

• выпуск (присоединительный размер) - вертикальный DN32;

• пропускная способность - 0,15 л/с или 9 л/мин или 540 л/час;

• гидрозатвор - есть, высота 50 мм;

• запахозапирающее устройство - есть, механическое (шарик);

• рабочий диапазон температуры стоков - от 0 до +100°С;

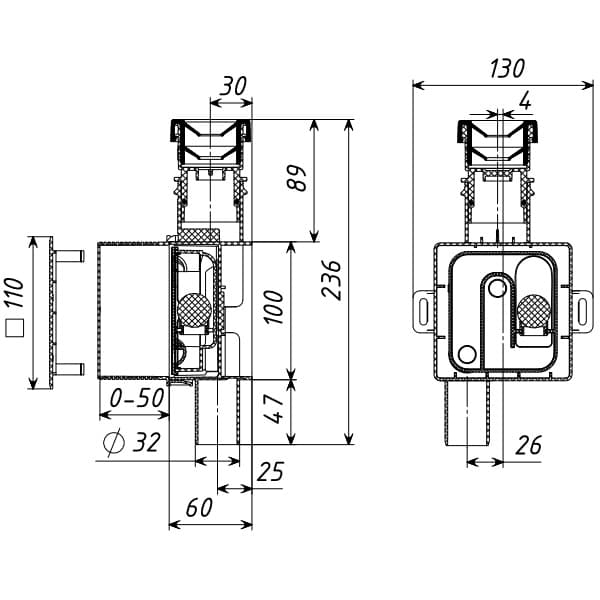

• общая высота - 236 мм;

• вес - 300 гр.

Бренд / производство - Татполимер / Россия.

Гарантия - 12 месяцев.

Срок службы - не менее 50 лет.

Изделие соответствует требованиям СП 30.13330.2020 п 18.12.
