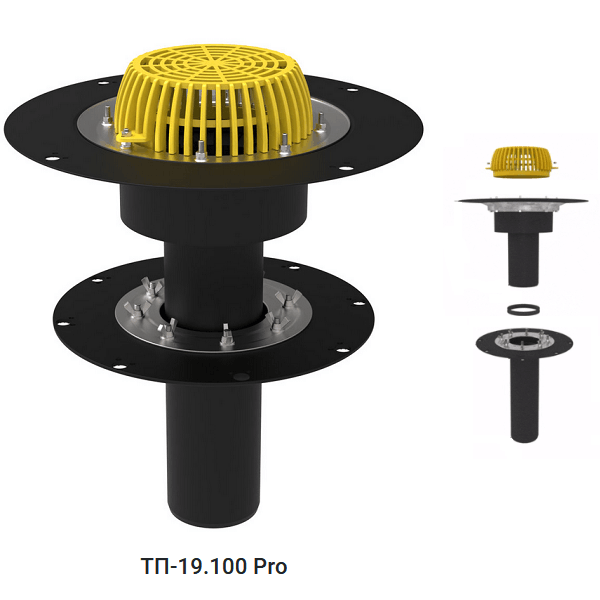

Двухуровневая кровельная воронка Татполимер ТП-19.100 Pro DN110 с листвоуловителем

Татполимер ТП-19.100 Pro - двухуровневая кровельная воронка с вертикальным выпуском DN110, листвоуловителем и прижимными фланцами из нержавеющей стали, дренажным кольцом и резиновым уплотнительным кольцом.

Предназначена для отвода дождевой и талой воды с поверхности плоских кровель в систему дождевой канализации.

По краям фартука воронки имеются технологические отверстия для дополнительной фиксации к основанию кровли - ж/б перекрытиям, профнастилу из стального листа и т.п.

Технические характеристики

• Выпуск - вертикальный;

• Диаметр выпускного патрубка - DN110 (110 мм);

• Пропускная способность - 12,8 л/с;

• Рабочая температура воздуха при эксплуатации - от -50 до +90°C;

• Температура отводящей жидкости - не более +85°С;

• Максимально разрешенная нагрузка - 150 кг;

• Вес - не более 6,6 кг.

Бренд/производство - Татполимер/Россия.

Гарантия - 1 год.

Срок службы - не менее 50 лет.

Комплект поставки и составные элементы

• листвоуловитель из полипропилена;

• корпус воронки ТП-01.У.100 из полипропилена с прижимным фланцем из нержавеющей стали;

• дренажное кольцо ТП-74.100 из полипропилена или резиновое уплотнительное кольцо ТП-76.100 в зависимости от конструкции кровельного «пирога»;

• надставной элемент ТП-01.100.Н из полипропилена с прижимным фланцем из нержавеющей стали.

Монтаж и установка

• корпус воронки жестко крепится к несущей конструкции;

• слой гидро-/пароизоляции (полимербитумный наплавляемый материал) или мембранный материал (EPDM или ПВХ мембрана) клеится или наплавляется на корпус приемной воронки, затем зажимается с помощью профилированного фланца;

• выпускной патрубок воронки соединется с любой канализационной раструбной трубой из ПВХ/ПП. Если используется стальная или чугунная безраструбная труба (SML), необходимо дополнительно использовать переход ремонтный переход ТП-82.100;

• после окончания монтажа в корпус устанавливается листвоуловитель.
