Канализационный бескамерный затвор Татполимер ТП-85.160.0 DN160 с механической заслонкой для переливных колодцев

ТП-85.160.0 - безкамерный канализационный затвор с механической заслонкой и горизонтальным выпуском DN160. Предназначен для размещения в переливном колодце. Устанавливается в строго горизонтальном положении на конце канализационной раструбной ПП, ПВХ трубы с присоединительным размером DN160, выходящей в переливной колодец.

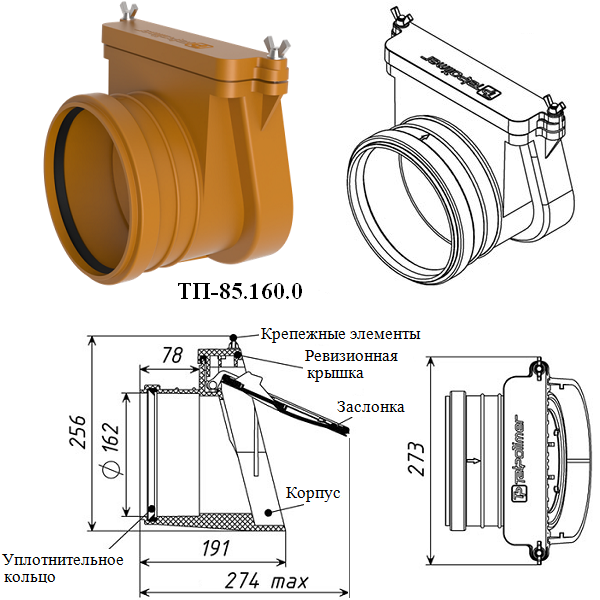

Безкамерный затвор состоит из: корпуса с ревизионной крышкой (АБС пластик), уплотнительной прокладкой и крепежными гайками-барашками, заслонки с резиновым уплотнительным кольцом, уплотнительного О-образного кольца из EPDM в присоединительном входе.

Через ревизионную крышку можно осуществить необходимую прочистку или осмотр.

Затвор отделяет внутреннюю канализационную сеть здания от внешней сети, и предотвращает затопление отводящих трубопроводов в случае возникновения подпора в наружной сети вследствие засора или подтопления.

Технические характеристики

• Присоединительный размер - 160 мм;

• Рабочая среда - фекальные стоки;

• Максимальная температура стоков - не более +60°C (кратковременно (2-4 часа) - не более +80°C);

• Направление подачи стоков - одностороннее;

• Рабочее давление обратного тока - 0-5 м водяного столба (0 - 0,049 МПа);

• Гидравлические испытания обратного тока - 0-5,5 м водяного столба (0 - 0,054 МПа);

• Допуск параллельности уплотнительной поверхности клапана - 0,1 мм;

• Предельные отклонения габаритных размеров клапанов - ±1 мм;

• Температура окружающего воздуха при эксплуатации - от +1 до +35°C;

• Атмосферное давление - от 650 до 800 мм.рт.ст. (0,087 – 0,107 МПа);

• Относительная влажность (верхнее значение) – 100% (при 25°C);

• Вес - не более 1,5 кг.

Бренд/производство - Татполимер/Россия.

Гарантия - 1 год.

Срок службы - не менее 50 лет.

Принцип работы затвора

При отсутствии стоков запирающая заслонка всегда находится в вертикальном положении и затвор закрыт. При сливе, канализационные стоки напирают и открывают заслонку (она отклоняется от вертикальной оси), и выливаются в переливной колодец. При окончании слива заслонка под действием силы тяжести возвращается в исходное положение и закрывается.
