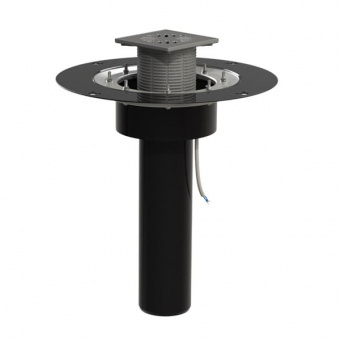

Кровельная воронка Татполимер ТП-03.У.100/4-Э с электрообогревом и верт. выпуском DN110

Татполимер ТП-03.У.100/4-Э (арт.100800104) - кровельная воронка с вертикальным выпуском DN110, электроподогревом, с условной высотой выпускного патрубка 488 мм, с увеличенным корпусом, с регулируемым надставным элементом (трапом) и решеткой из нержавеющей стали, с прижимным фланцем из нержавеющей стали.

Электроподогрев осуществляется саморегулирующимся нагревательным кабелем «TRACECO-30» мощностью 15 Вт с питанием от сети 220-230 В. В воронке кабель установлен с помощью обода-фиксатора.

Воронка предназначена для плоской эксплуатируемой многоуровневой, в том числе инверсионной кровли, с любыми гидро-, пароизоляционными материалами и теплоизоляцией, с «пирогами» любой толщины и наполнения.

Эта модель имеет увеличенный корпус для большего прилегания к ней гидро/пароизоляции, а её основания - к плоскости кровли.

Регулируемый элемент (трап) может подрезаться на высоту 13-80 мм. Он комплектуется уплотнительным кольцом из ПВХ.

Профилированный фланец служит для механического зажима слоя кровельной гидро-/пароизоляции или иного кровельного материала. В комплект поставки входит комплект (8 шт.) оцинкованных гаек-барашков.

Выпускной патрубок воронки соединяется с любой канализационной раструбной трубой из ПВХ или ПП. Для соединения со стальной/чугунной безраструбной SML трубой необходимо использовать дополнительный ремонтный переходник ТП-82.100.

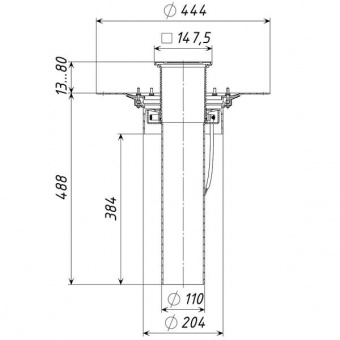

Технические характеристики воронки

• Выпуск - вертикальный;

• Диаметр выпускного патрубка - DN110 (110 мм);

• Условная высота выпускного патрубка - 488 мм;

• Пропускная способность - не менее 4 л/с;

• Надставной элемент (трап) - есть, регулируется по высоте;

• Материал корпуса воронки - полипропилен;

• Материал корпуса трапа - полипропилен;

• Материал решетки трапа - нержавеющая сталь;

• Материал фланца - нержавеющая сталь;

• Рабочая температура воздуха при эксплуатации - от -50°C до +90°C;

• Температура отводящей жидкости - не более +85°С;

• Максимально разрешенная нагрузка - 300 кг;

• Вес - не более 2,8 кг.

Бренд/производство - Татполимер/Россия.

Гарантия - 1 год.

Срок службы - не менее 50 лет.

При необходимости создания двух и более слоев гидро-/пароизоляции, отвода воды с нескольких уровней, применении этой воронки на инверсионных, эксплуатируемых, «зеленых» кровлях, необходимо использовать следующие дополнительные элементы - ТП-74.100, ТП-75.100, ТП-76.100 или ТП-104.110.

Это позволит решить проблему отвода воды с кровли любой конструкции вне зависимости от состава кровельного «пирога».

Характеристики элетрообогрева

• Саморегулирующийся кабель «TRACECO-30»;

• Напряжение питания - 220÷230 В;

• Максимальный потребляемый ток - 0,16 А;

• Теплоотдача кабеля - не более 30 Вт/м;

• Максимальная температура поверхности кабеля - +65°С;

• Максимальная температура внутренней поверхности воронки - +55°С;

• Длина соединительного кабеля - не менее 1,5 м (3х1,5 мм);

• Минимальный радиус изгиба - 10 мм.

Для подключения электрического кабеля к сети необходимо использовать гидроизоляционную муфту или распаечную коробку. Подключение кабеля необходимо осуществлять через автомат защиты сети.

Для экономии электроэнергии рекомендуется подключение саморегулирующегося кабеля через термостат, который работает в диапазоне температур от -5˚С до +5˚С.
