Трап HL3100TG DN75/110 для балконов и террас с решеткой и подрамником из чугуна

HL3100TG - трап с вертикальным выпуском DN75/110, с надставным регулируемым элементом, с чугунной решеткой 175x175 мм и чугунным подрамником размером 190x190 мм. Комлпектуется незамерзающим механическим запахозапирающим устройством-затвором. Нагрузка на трап - до 15 тонн.

Трап можно использовать на открытом воздухе, в зонах с высокими нагрузками на покрытие - для парковок, складских комплексов и пр.

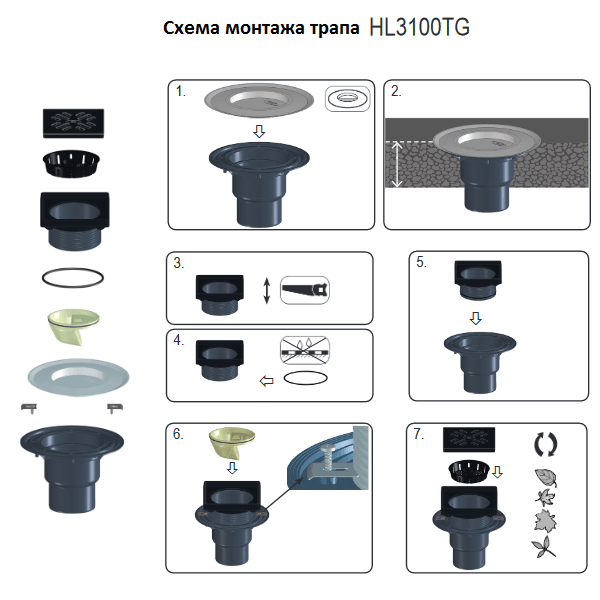

Высота надставного элемента регулируется от 45 мм до 80 мм подрезанием под стяжку. При необходимости увеличить высоту применяется дополнительный удлинитель HL3400.

Если трап монтируется в разрыв гидроизоляции, то резиновое уплотнительное кольцо на надставной элемент не ставится. Таким образом, вода попавшая на гидроизоляцию может беспрепятственно уходить в канализацию через специальные каналы в надставном элементе и корпусе трапа.

Вертикальный патрубок выпуска соединяется с раструбной канализационной трубой из ПВХ или ПП. Если для ливневки используется стальная или чугунная безраструбная SML труба, то нужен дополнительный переходник из серии HL9.

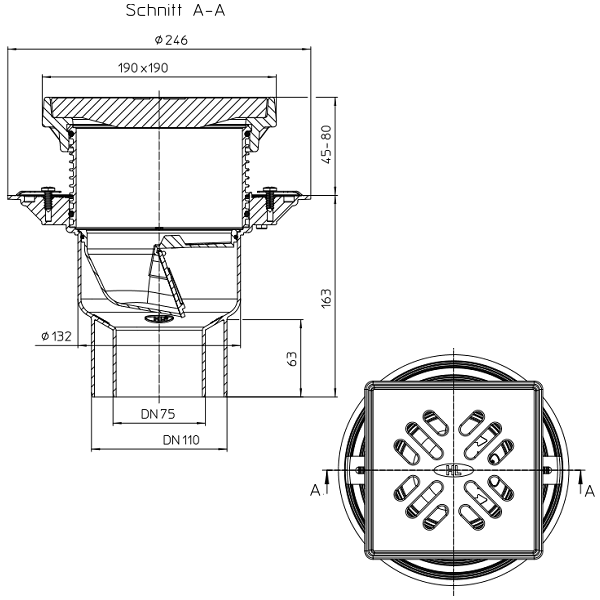

Технические характеристики

• Выпуск - вертикальный;

• Диаметр выпуска - 75/110 мм;

• Пропускная способность для DN75 - 2,55 л/с;

• Пропускная способность для DN110 - 2,2 л/с;

• Тип затвора - незамерзающее механическое запахозапирающее устройство;

• Прижимной фланец - нет;

• Надставной элемент - есть;

• Рабочая температура - от -50°С до +100°С;

• Максимальная разрешенная нагрузка - не более 1500 кг (1,5 тонны);

• Вес - 12,4 кг.

Гарантия - 1 год.

Срок службы - не менее 50 лет.

Бренд/производство - HL (Hutterer&Lechner)/Австрия.

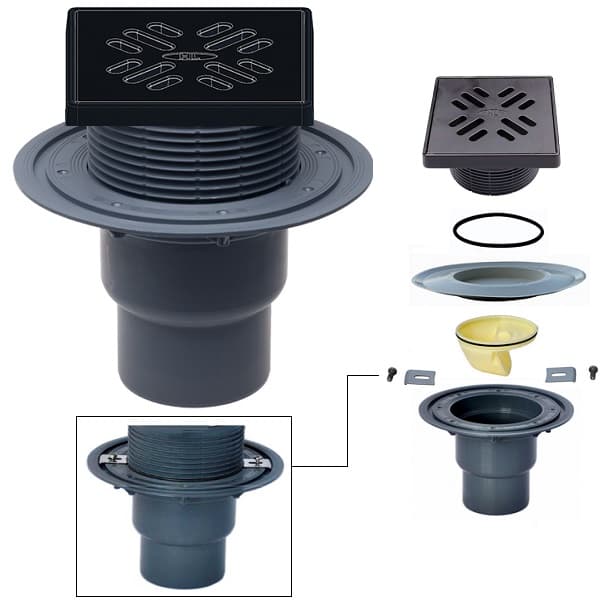

Составные элементы и материалы

• решетка - чугун;

• подрамник - чугун;

• корпус надставного элемента - полипропилен;

• уплотнительное кольцо надставного элемента - резина;

• запахозапирающее устройство (затвор) - ABS-пластик;

• уплотнительное кольцо запахозапирающего устройства - резина;

• корпус трапа - полипропилен.
