Трап HL5100TG для балконов и террас горизонтальный DN75 с чугунными решеткой и подрамником

HL5100TG - трап с горизонтальным выпуском DN75 и надставным регулируемым элементом, чугунной решеткой и чугунным подрамником, с механическим незамерзающим запахозапирающим устройством-затвором. Нагрузка на трап - до 15 тонн.

Поскольку трап выдерживает высокие нагрузки, то он может применяться на асфальтовых покрытиях парковок, складских комплексов и пр.

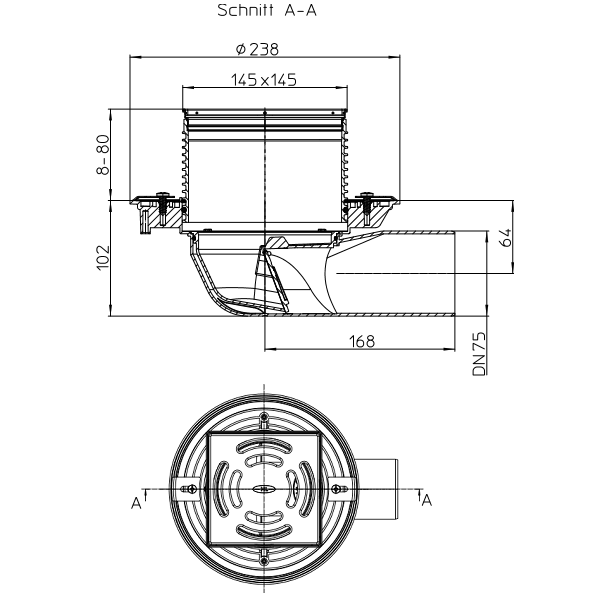

Размер решетки 175x175 мм, размер подрамника - 190x190 мм.

Выпуск трапа соединяется с раструбной канализационной трубой из ПВХ или ПП. Если используется стальная или чугунная безраструбная SML труба, то необходим дополнительный переходник серии HL9.

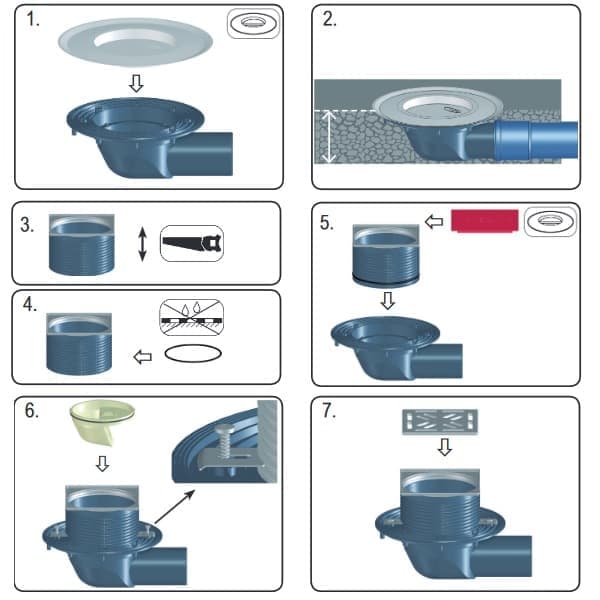

Высота надставного элемента регулируется от 45 мм до 80 мм подрезанием или подпиливанием под стяжку. При необходимости увеличить высоту применяется дополнительный удлинитель HL3400.

Если трап монтируется в разрыв гидроизоляции, резиновое уплотнительное кольцо на надставной элемент не ставится. Таким образом, вода попавшая на гидроизоляцию может беспрепятственно стекать в канализацию через специальные каналы в надставном элементе и корпусе трапа.

Технические характеристики

• Выпуск - горизонтальный;

• Диаметр выпуска - 75 мм;

• Пропускная способность - 2,9 л/с;

• Тип затвора - незамерзающее механическое запахозапирающее устройство;

• Прижимной фланец - нет;

• Надставной элемент - есть;

• Рабочая температура - от -50°С до +100°С;

• Максимальная разрешенная нагрузка - не более 1500 кг (1,5 тонны);

• Вес - 12,36 кг.

Гарантия - 1 год.

Срок службы - не менее 50 лет.

Бренд/производство - HL (Hutterer&Lechner)/Австрия.

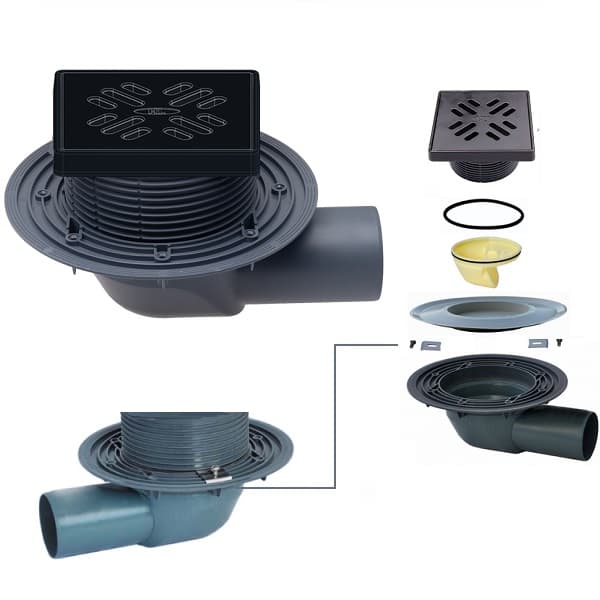

Составные элементы трапа и материалы

• решетка - чугун;

• подрамник - чугун;

• корпус надставного элемента - полипропилен;

• уплотнительное кольцо надставного элемента - резина;

• запахозапирающее устройство (затвор) - ABS-пластик;

• уплотнительное кольцо запахозапирающего устройства - резина;

• корпус трапа - полипропилен.
