Трап HL80 с шарнирным поворотным выпуском DN50/75 и решеткой

HL80 - трап с шарнирным поворотным выпуском DN50/75 и надставным регулируемым элементом, решеткой из нержавеющей стали и подрамником из полипропилена. Комплектуется механическим незамерзающим затвором (запахозапирающим устройством). Нагрузка на трап - до 300 кг.

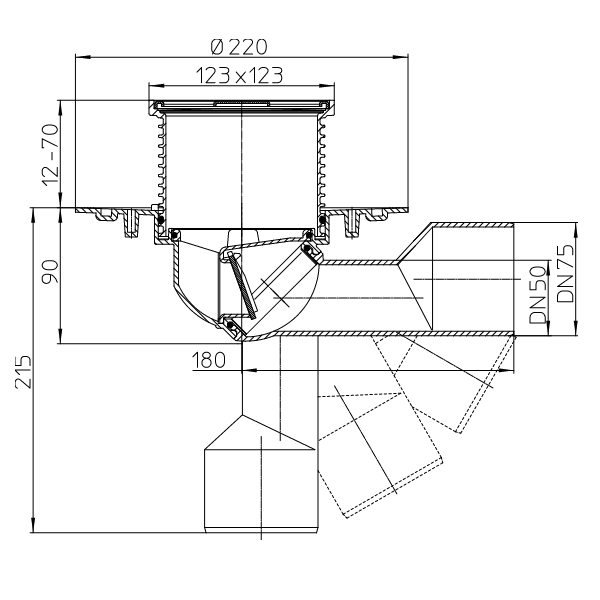

Размер решетки 115x115 мм, размер подрамника - 123x123 мм.

Предназначен для балконов и террас, плоской эксплуатируемой кровли и служит для отвода дождевой и талой воды с их поверхности во внутренний водосток дождевой канализации.

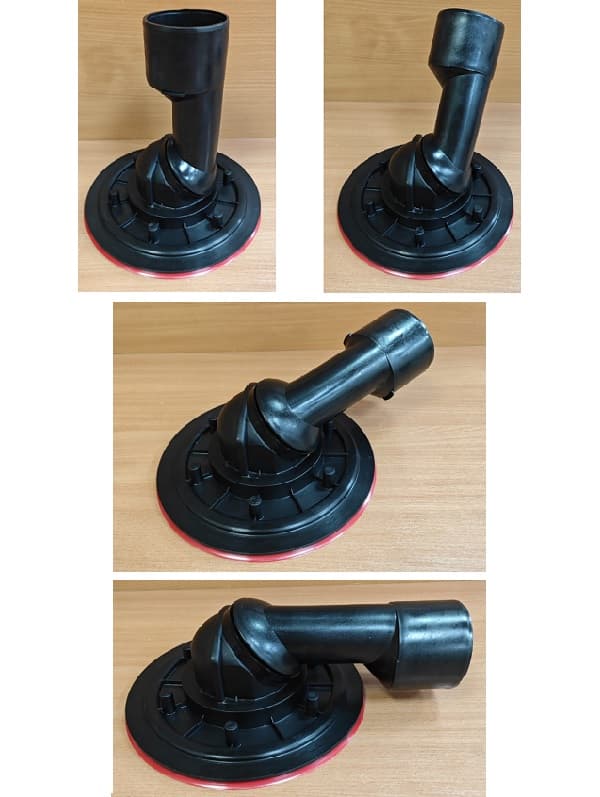

Выпуск трапа имеет шарнирный механизм с бесступенчатым плавным поворота на угол от 0° до 90° в вертикальной плоскости.

Выпускной патрубок предназначен для соединения с канализационной раструбной трубой из ПВХ или ПП, а также для сварки встык или с помощью электросварных фитингов с трубами из ПЭ соответствующего диаметра (75х3,5 или 50х3,0). Если для ливневой канализации применяется стальная или чугунная безраструбная труба (SML), то необходимо использовать переходники серии HL9.

Корпус трапа имеет «тарелку» для подхвата гидроизоляции.

Высота надставного элемента регулируется от 12 до 70 мм (подрезается по высоте стяжки) или в случае необходимости наращивается с помощью дополнительного удлинителя HL340N.

Технические характеристики

• Выпуск - поворотный на шарнире (от 0° до 90°);

• Диаметр выпуска - 50/75 мм;

• Пропускная способность - 0,8 л/с;

• Тип затвора - незамерзающее механическое запахозапирающее устройство;

• Прижимной фланец - нет;

• Надставной элемент - есть;

• Рабочая температура - от -40°С до +85°С;

• Максимальная разрешенная нагрузка - не более 300 кг;

• Вес - 0,65 кг.

Гарантия - 1 год.

Срок службы - не менее 50 лет.

Бренд/производство - HL (Hutterer&Lechner)/Россия.

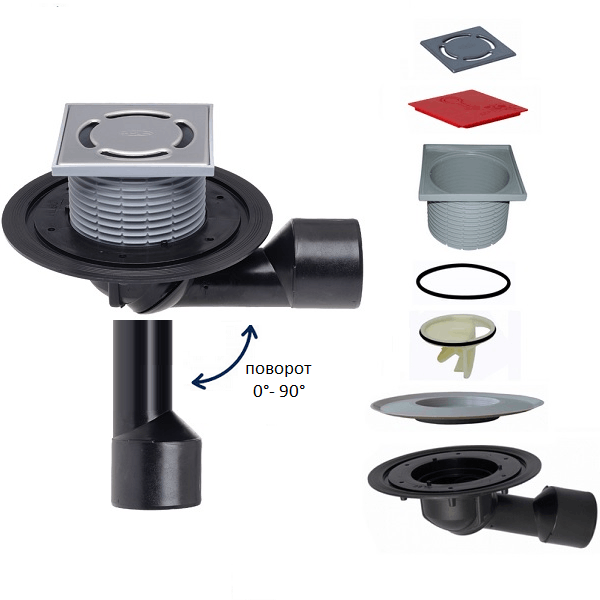

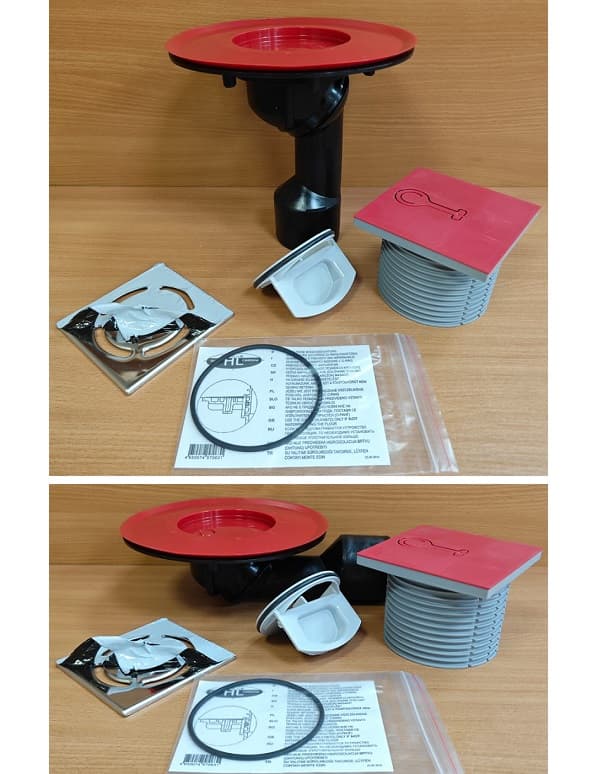

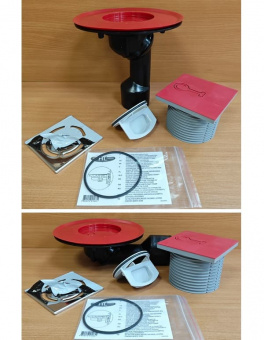

Составные элементы и материалы

• решетка - нержавеющая сталь;

• подрамник и корпус надставного элемента - полипропилен;

• уплотнительное кольцо надставного элемента - резина;

• запахозапирающее устройство (затвор) - ABS-пластик;

• уплотнительное кольцо запахозапирающего устройства - резина;

• корпус трапа - полиэтилен.
