Трап HL80H с поворотным выпуском DN50/75 полимербитумным полотном и решеткой

HL80H - трап с шарнирным поворотным выпуском DN50/75 и полимербитумным полотном, с надставным регулируемым элементом, решеткой из нержавеющей стали и подрамником из полипропилена. Комплектуется  механическим незамерзающим затвором и плоским листвоуловителем. Нагрузка на трап - до 300 кг.

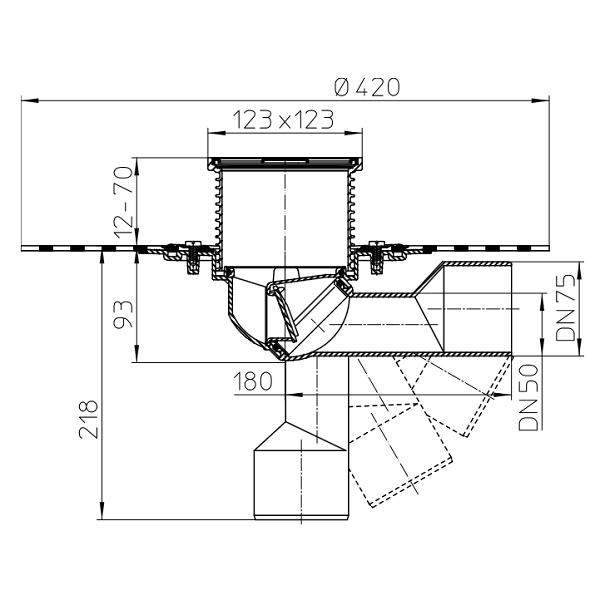

Размер решетки 115x115 мм, размер подрамника - 123x123 мм.

Предназначен для плоской эксплуатируемой кровли, балконов и террас и служит для отвода дождевой и талой воды с их поверхности во внутренний водосток дождевой канализации.

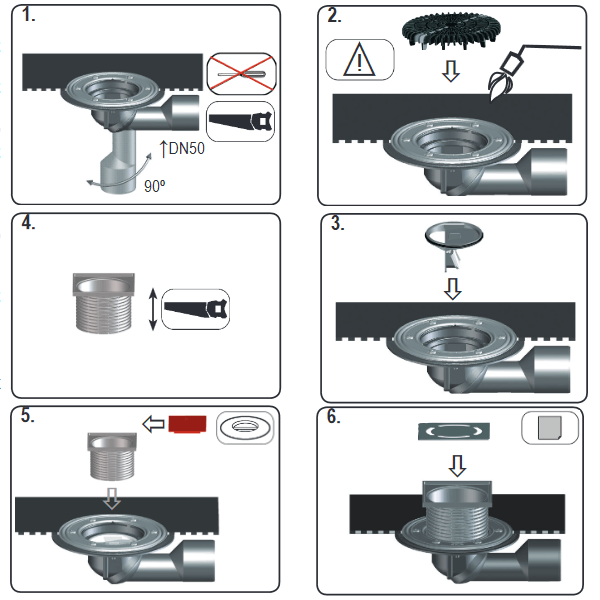

Корпус трапа имеет зажатый стальным фланцем полимербитумный фартук Ø 420 мм. Поэтому данный трап рекомендуется для битумной гидроизоляции. Гидро-/пароизоляция на битумной основе сваривается пламенем пропановой горелки или горячим воздухом с полимербитумным гидроизоляционным полотном трапа с перехлёстом в 100-150 мм.

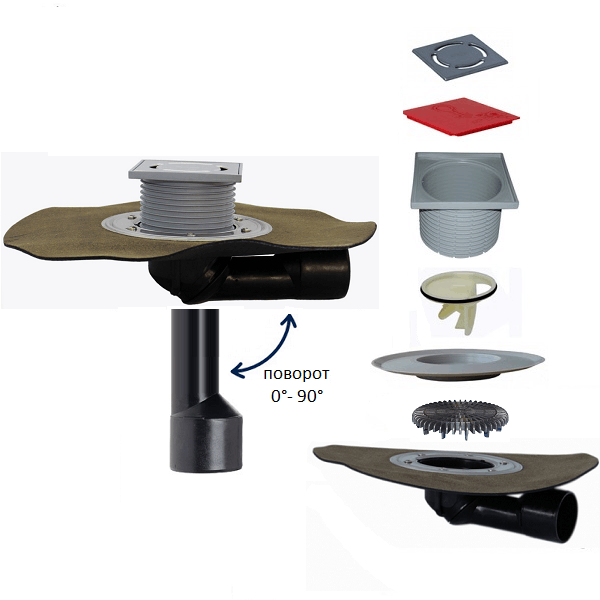

Выпуск трапа имеет шарнирный механизм с бесступенчатым плавным углом поворота от 0° до 90° в вертикальной плоскости.

Выпускной патрубок предназначен для соединения с канализационной раструбной трубой из ПВХ или ПП. Если для ливневой канализации применяется стальная или чугунная безраструбная труба (SML), то необходимо использовать переходники серии HL9.

Высота надставного элемента регулируется от 12 до 70 мм (подрезается по высоте стяжки) или в случае необходимости наращивается с помощью дополнительного удлинителя HL340N.

При необходимости обогрева рекомендуется использовать дополнительный комплект для электроподогрева HL82.

Технические характеристики

• Выпуск - поворотный на шарнире (от 0° до 90°);

• Диаметр выпуска - 50/75 мм;

• Пропускная способность - 0,8 л/с;

• Тип затвора - незамерзающее механическое запахозапирающее устройство;

• Полотно - есть (полимербитумное) прижатое фланцем;

• Надставной элемент - есть;

• Рабочая температура - от -40°С до +85°С;

• Максимальная разрешенная нагрузка - не более 300 кг;

• Вес - 1,3 кг.

Гарантия - 1 год.

Срок службы - не менее 50 лет.

Бренд/производство - HL (Hutterer&Lechner)/Австрия.

Составные элементы и материалы

• решетка - нержавеющая сталь;

• подрамник и корпус надставного элемента - полипропилен;

• запахозапирающее устройство (затвор) - ABS-пластик;

• уплотнительное кольцо запахозапирающего устройства - резина;

• плоский листвоуловитель - полипропилен;

• корпус трапа - полиэтилен.

• полотно (фартук) - полимербитумный материал;

• прижимной фланец - нержавеющая сталь.
