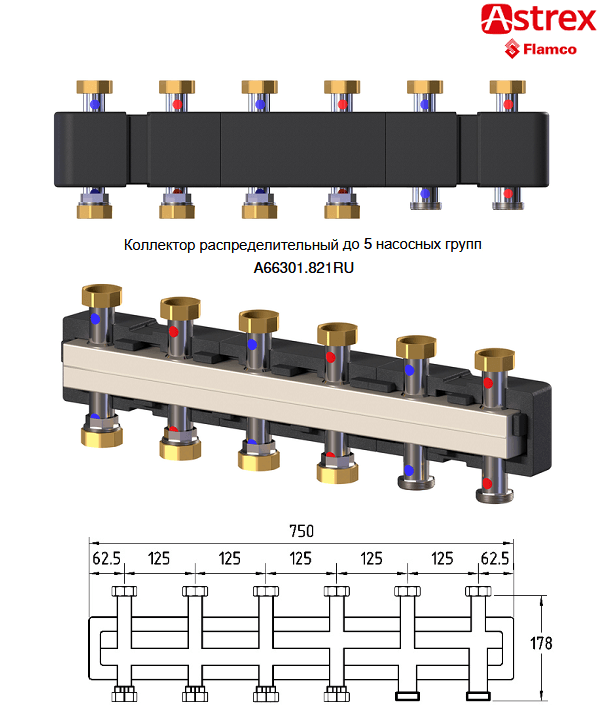

Распределительный коллектор Astrex A66301.821RU для подсоединения до 5 насосных групп

Astrex A66301.821RU - распределительный коллектор из нержавеющей стали AISI 304 для установки до 5-ти насосных групп быстрого монтажа (ГБМ), длиной 750 мм.

В комплект поставки входят стальные настенные кронштейны и набор винтовых креплений.

Предназначен для установки в котельных до 130 кВт (расход 4,5 куб.м/ч), в которых необходимо раздавать теплоноситель на несколько потребителей тепла (более одного) с разными параметрами (расход теплоносителя, гидравлическое сопротивление, температурный график).

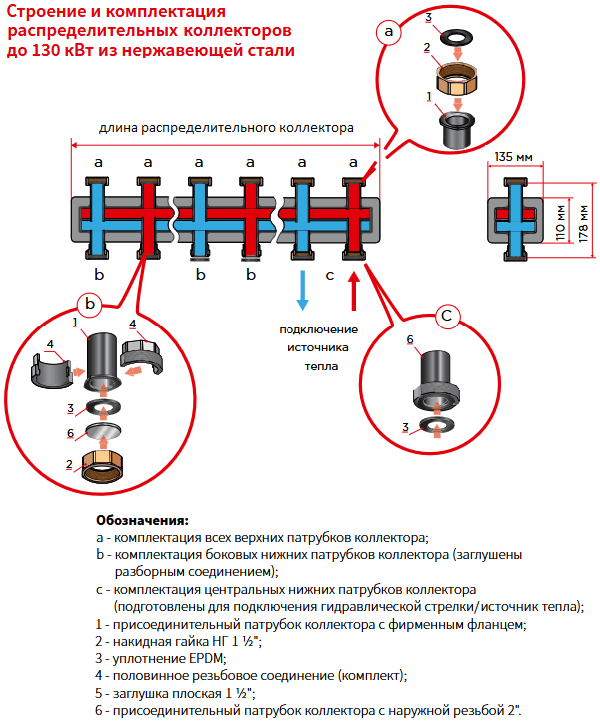

Горизонтальная распределительная гребенка состоит из двух жёстко соединённых коллекторов, заключенных в теплоизоляционный короб из EPP (вспененного полипропилена).

Верхние фланцевые соединения коллектора (верхние патрубки) комплектуются накидной гайкой с внутренней резьбой 1 1/2” и уплотнением из EPDM.

Два нижних крайних сбоку патрубка для подключения источника тепла (например котла) имеют наружную резьбу 2” под плоское уплотнение. Оставшиеся 2 нижних соединительных патрубка - имеют накидные гайки, заглушенные латунным шайбам с прокладкой. Эти патрубки с заглушками, при необходимости, могут быть использованы как соединения с наружной или внутренней резьбой 1 1/2”.

Насосные группы подключаются как сверху, так и снизу, а котловой контур – снизу.

Соединения, которые гидравлически связаны друг с другом внутри коллектора, имеют цветовую маркировку подающих (справа) и обратных (слева) подключений. При необходимости изменения расположения подающей линии - коллектор следует развернуть.

Технические характеристики

• Общее количество патрубков - 12;

• Количество подсоединяемых насосных ГБМ - до пяти;

• Максимальная рабочая температура - +110°С;

• Максимальное рабочее давление - 6 бар;

• Максимальный расход теплоносителя - 4,5 м3/ч;

• Подключение потребителей тепла - 1 1/2” НГ;

• Подключение источника тепла - 2” НР;

• Межосевое расстояние (верт/горизонт) - 125 мм;

• Размеры (длина x высота) - 750x178 мм.

• Вес - 9 кг.

Гарантия - 5 лет.

Бренд / производство - Astrex (Flamco)/ Россия.
