Гидравлическая стрелка вертикального монтажа Astrex Astro130 Ду40 4,5 куб.м./ч из нержавеющей стали

Astrex Astro130 DN40 (арт. A66394.1RU) - вертикальная гидрострелка из нержавеющей стали AISI 304, расходом до 4,5 куб.м./ч, соединением 1 1/2” (DN40) для котельных мощностью до 130 кВт.

Гидравлическая стрелка (гидравлический разделитель) представляет собой вертикальную стальную ёмкость прямоугольного сечения с патрубками для подключения котлового контура и контуров потребителей.

В комплект поставки входит теплоизоляционный кожух с кронштейнами настенного монтажа, автоматический воздухоотводчик, сливной кран.

Вертикальная конструкция стрелки способствует естественной сепарации воздуха. Пузырьки воздуха, содержащиеся в теплоносителе, поднимаются к верхней части корпуса и удаляются через комплектный автоматический воздухоотводчик. При этом твердые примеси и крупные частицы оседают в нижней части корпуса - зоне шламосбора, и затем, при проведении сервисных работ, удаляются через сливной кран.

Технические характеристики

• Положение при монтаже - вертикальное;

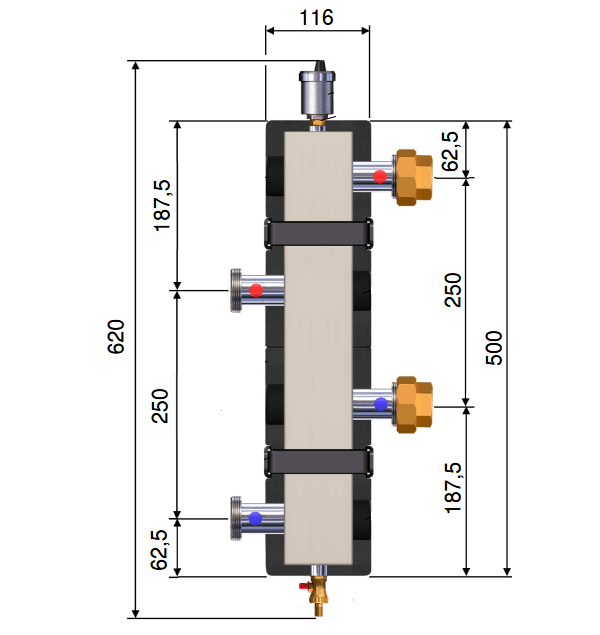

• Межосевое расстояние (слева и справа) - 250 мм;

• Максимальное рабочее давление - 6 бар;

• Максимальная рабочая температура - +110°С;

• Максимальный расход теплоносителя - 4,5 куб.м/ч;

• Подключение потребителей тепла - 2” НР;

• Подключение источника тепла - разъёмное соединение 1 1/2” ВР;

• Размеры по корпусу теплоизоляции (высота x ширина) - 500x116 мм;

• Вес - 7,2 кг.

Гарантия - 5 лет.

Бренд / производство - Astrex (Flamco) / Россия.

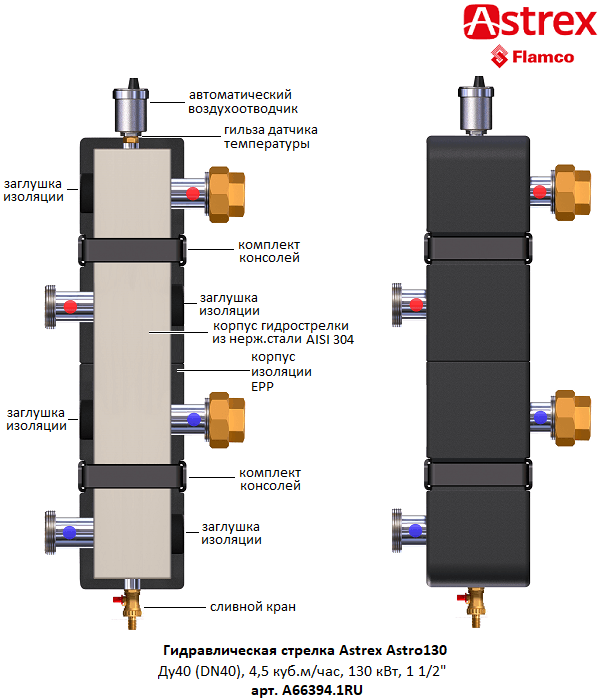

Основные составные элементы и материалы

• корпус гидравлической стрелки - нержавеющая сталь AISI 304;

• корпус теплоизоляционного кожуха и его заглушки - EPP (вспененный полипропилен);

• автоматический воздухоотводчик 1/2” - никелированная латунь;

• гильза датчика температуры - латунь;

• сливной кран - латунь;

• комплект консолей - сталь.

Принцип действия

Горячий теплоноситель от котла поступает в гидравлическую стрелку, где за счёт увеличения площади проходного сечения скорость потока резко снижается, создавая зону с низким гидравлическим сопротивлением. Это позволяет разделить потоки теплоносителя от котла и от потребителей, чтобы насосы разных контуров не влияли друг на друга. Котёл работает в своём режиме, а каждый потребитель - в своём, независимо от других.

Для обеспечения высокого КПД котельной и защиты котельного оборудования разница расходов котлового контура и системы отопления поступает из верхней подающей части гидравлической стрелки в нижнюю обратную часть. Это позволяет исключить влияние насосов котлового контура и контуров системы отопления, также обеспечить более плавную работу котла.

Рекомендации по монтажу

• Гидрострелку необходимо устанавливать только в помещениях с положительной температурой.

• Ее необходимо размещать в вертикальном положении, с воздухоотводчиком в верхней части корпуса для удаления воздуха из проходящего теплоносителя.

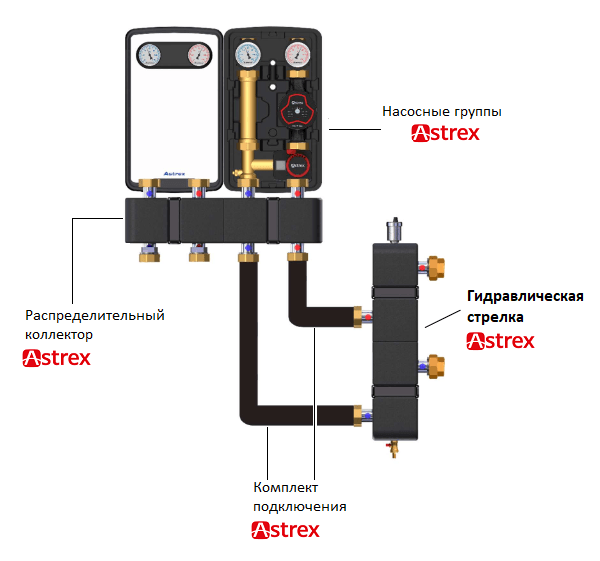

• Изделие рекомендуется устанавливать непосредственно под соответствующим распределительным коллектором. Для соединения рекомендуется использовать комплект подключения коллектор/гидравлическая стрелка из нержавеющей стали в теплоизоляции, с накидными гайками ВР 2” и уплотнениями.
