Канализационный затвор Татполимер ТП-85.100-КЗЭ с электроприводом и подсоединением DN110

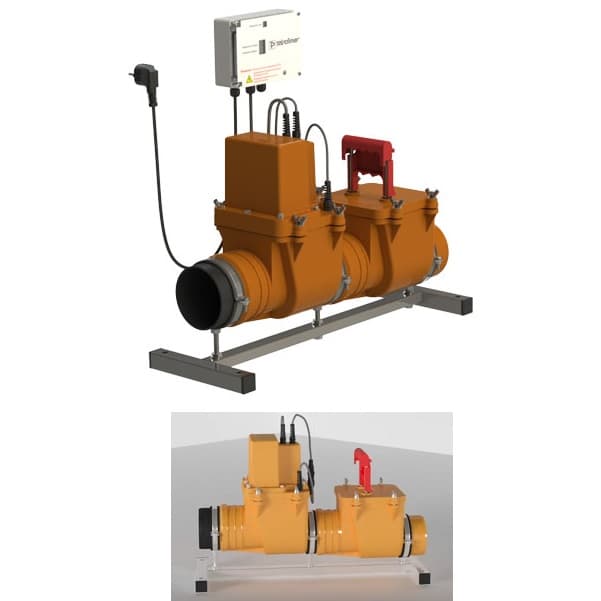

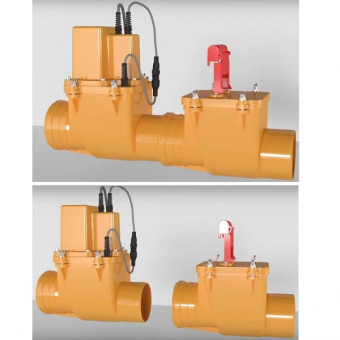

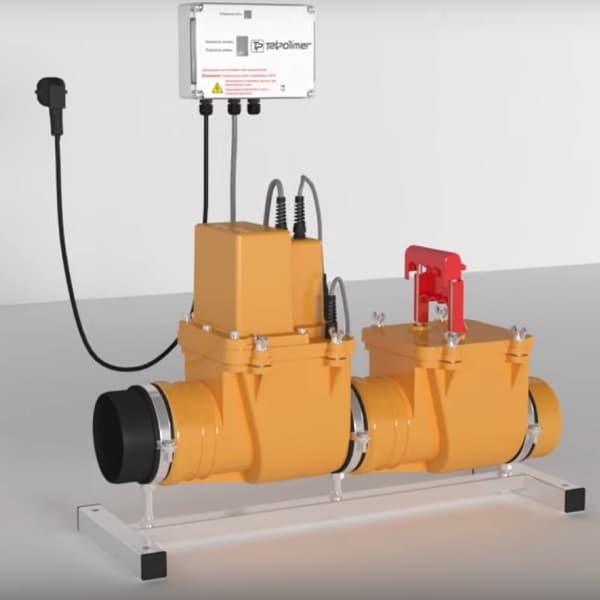

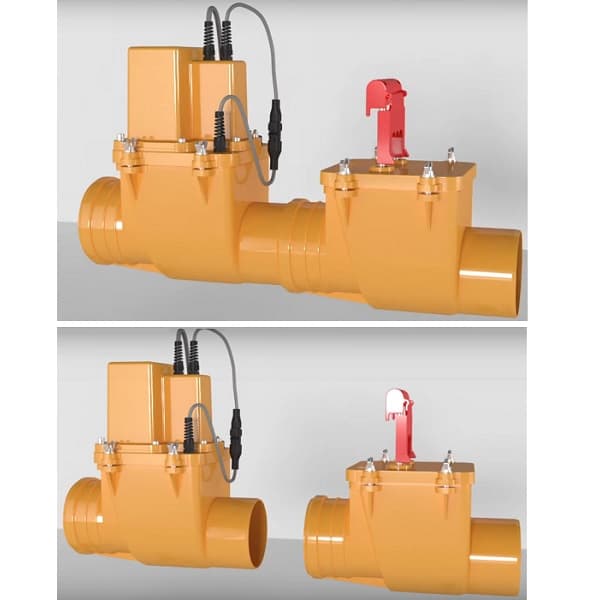

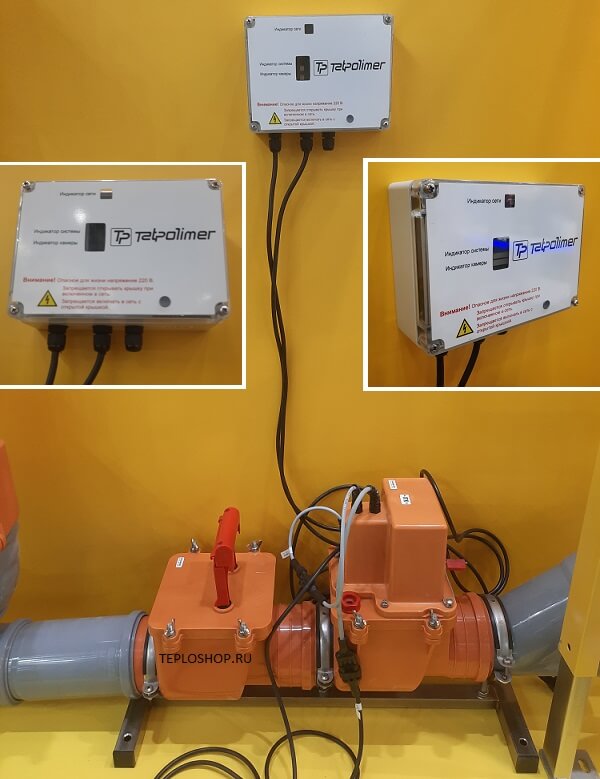

Татполимер ТП-85.100-КЗЭ (арт. 101200072) - двухкамерный канализационный затвор с электроприводом и соединением DN110. Одна камера имеет заслонку с автоматическим электрическим приводом, а вторая - механическую заслонку с возможностью ее ручной фиксации в закрытом положении. Обе камеры установлены на стальной раме и закреплены хомутами. В комплект поставки входит проводной блок управления.

Присоединительные размеры входа/выпуска затвора предназначены для канализационных труб Ø 110 мм.

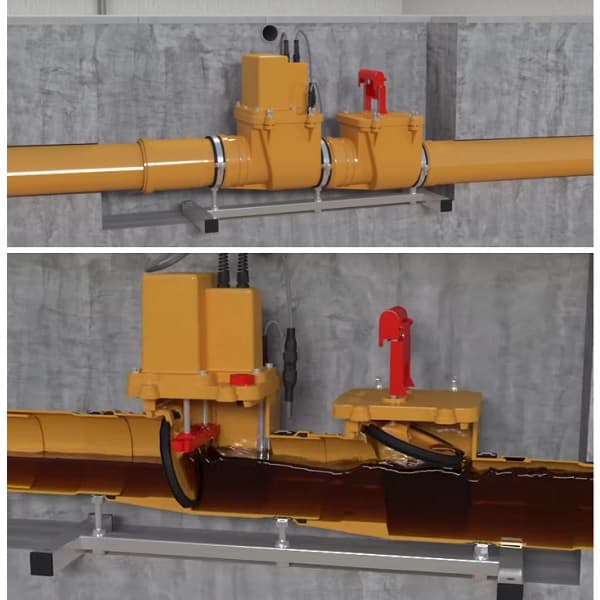

Он устанавливается в подвальных или полуподвальных помещениях внутри здания перед выходом стоков вышерасположенных помещений и служит для автоматического перекрытия канализационной магистрали в случае подтопления (возникновения обратного подпора).

Затвор работает в автоматическом режиме. Автоматика блока управления проводит проверку подтопления каждые 10 секунд. И если датчик сигнализирует о превышении определенного уровня, отдается команда на закрытие заслонки. Таким образом предотвращается обратный ход канализационных стоков.

Питание от электросети 220 В ±10 %/50 Гц. Потребляемая мощность - не более 30 В·A. Длина провода питания - 3 м.

Блок управления имеет резервное аварийное питание (аккумулятор 12В, Ni-MH), с продолжительностью автономной работы до 96 часов.

Класс защиты блока управления/электропривода/разъемов проводов - соответственно IP65/IP67/IP65.

Возможна подача аварийного сигнала в дежурное помещение или на диспетчерский пункт.

Технические характеристики затвора

• Присоединительный размер (вход и выпуск) - Ø 110 мм;

• Рабочая среда - фекальные стоки;

• Температура стоков - от –1°C до +60°C;

• Атмосферное давление - от 641 до 816 мм.рт.ст.;

• Относительная влажность (верхнее значение) - 80% (при 25°C);

• Направление подачи рабочей среды - одностороннее;

• Рабочее давление обратного тока - 0-5 м водяного столба (0-0,049 МПа);

• Гидравлические испытания обратного тока - 0-5,5 м водяного столба (0-0,054 МПа);

• Материал корпуса камеры - полипропилен;

• Материал корпуса электропривода и крышки камеры - АБС;

• Материал заслонок - полипропилен армированный стекловолокном;

• Вес - не более 7,2 кг.

Бренд/производство - Татполимер/Россия.

Гарантия - 1 год.

Срок службы - не менее 10 лет.

Характеристики электропривода и блока управления

• Напряжение сети/частота - 220 В(±10 %)/50 Гц;

• Потребляемая мощность - не более 30 В·A;

• Диаметр/число жил×площадь сечения жил/длина провода управления - 6,5 мм/4×0,75 мм2/6 м;

• Два сухих контакта реле (внешний контроль) - не более 1А/220В;

• Резервное питание - аккумулятор 12 В (10×1,2В Ni-MH), с продолжительностью работы на аварийном питании при полностью заряженной аккумуляторной батареи максимум 96 часов;

• Проверка аккумулятора - каждые 10 с в автоматическом режиме;

• Класс защиты блока управления/электропривода/разъемов проводов - IP65/IP67/IP65;

• Проверка подтопления - регулярно каждые 10 секунд;

• Проверка сети - постоянно;

• Проверка электропривода - при монтаже, проверке работоспособности и тех. обслуживании;

• Проверка датчика - регулярно каждые 10 секунд;

• Усилие закрытия электропривода - не менее 500 Н;

• Время закрытия - не более 10 с;

• Рабочая температура блока управления - от 0°C до +40°C;

• Рабочая температура окружающего воздуха датчика - от –1°C до +60°C.
