Канализационный затвор Татполимер ТП-85.160-КЗЭ с электроприводом DN160

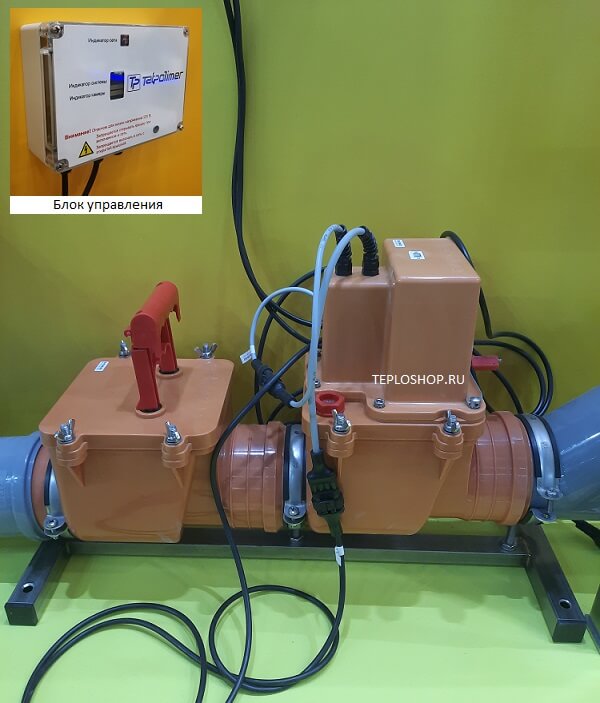

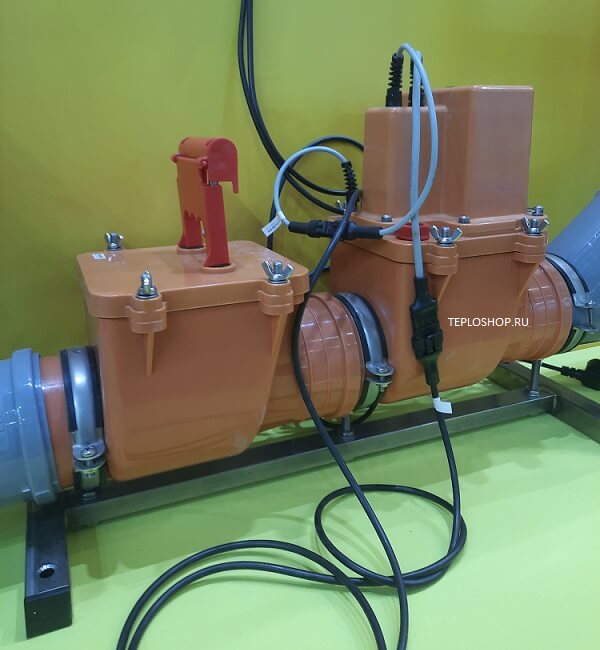

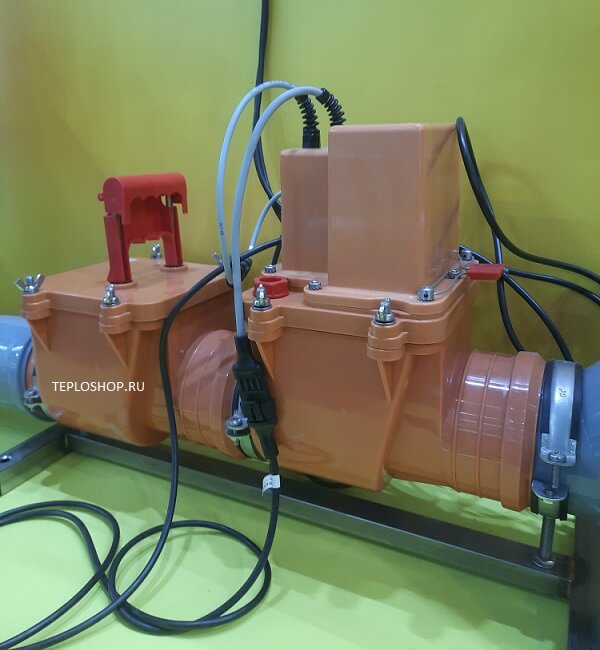

Канализационный затвор Татполимер ТП-85.160-КЗЭ с электроприводом, с DN160, состоит из двух камер, одна из которых имеет заслонку с автоматическим электрическим приводом, а вторая - механическую заслонку с возможностью ее ручной фиксации в закрытом положении. Обе камеры установлены на раме из нержавеющей стали и закреплены хомутами. В комплект поставки затвора входит выносной проводной блок управления приводом заслонки.

Затвор ТП-85.160-КЗЭ предназначен для подсоединения канализационных труб Ø 160 мм.

Затвор работает в автоматическом режиме. Он предотвращает обратный ход канализационных стоков при засоре канализационных магистралей. Автоматика блока управления проводит проверку подтопления каждые 10 секунд.

Питание от электросети 220 В ±10 %/50 Гц. Потребляемая мощность - не более 30 В·A. Длина сетевого провода питания - 3 м.

Блок управления заслонкой имеет резервное аварийное питание - никель-металлогидридный (Ni-MH) аккумулятор 12В, с продолжительностью автономной работы до 96 часов.

Класс защиты блока управления/электропривода/разъемов проводов - IP65/IP67/IP65.

Канализационный затвор устанавливается в подвальных или полуподвальных помещениях внутри здания перед выходом стоков вышерасположенных помещений и служит для автоматического перекрытия канализационной магистрали в случае подтопления (возникновения обратного подпора).

Возможна подача аварийного сигнала в дежурное помещение или на диспетчерский пункт.

Основные характеристики затвора ТП-85.160-КЗЭ:

• Присоединительный размер (вход и выпуск) - Ø 160 мм;

• Рабочая среда - фекальные стоки;

• Температура стоков - от -1°C до +60°C;

• Атмосферное давление - от 641 до 816 мм.рт.ст.;

• Относительная влажность (верхнее значение) - 80% (при +25°C);

• Направление подачи рабочей среды - одностороннее;

• Рабочее давление обратного тока - 0-5 м водяного столба (0-0,049 МПа);

• Гидравлические испытания обратного тока - 0-5,5 м водяного столба (0-0,054 МПа);

• Материал корпуса камеры - полипропилен;

• Материал корпуса электропривода и крышки камеры - АБС;

• Материал заслонок - полипропилен армированный стекловолокном;

• Вес - не более 11 кг.

Технические характеристики электропривода и блока управления:

• Напряжение сети/частота - 220 В(±10 %)/50 Гц;

• Потребляемая мощность - не более 30 В·A;

• Диаметр/число жил×площадь сечения жил - 6,5 мм/4×0,75 кв.мм;

• Длина провода управления - 6 метров;

• Длина сетевого провода - 3 метра;

• Два сухих контакта реле (внешний контроль) - не более 1А/220В;

• Предохранитель тип/ток/количество - 5×20 мм/0,315 А/2 шт.;

• Резервное питание - аккумулятор 12В (10×1,2В Ni-MH), с продолжительностью работы на аварийном питании при полностью заряженной аккумуляторной батареи максимум 96 часов;

• Проверка аккумулятора - каждые 10 секунд в автоматическом режиме;

• Класс защиты блока управления/электропривода/разъемов проводов - IP65/IP67/IP65;

• Проверка подтопления - регулярно каждые 10 секунд;

• Проверка сети - постоянно;

• Проверка электропривода - при монтаже, при проверке работоспособности и тех. обслуживании;

• Проверка датчика - регулярно каждые 10 секунд;

• Усилие закрытия электропривода - не менее 500 Н;

• Время закрытия - не более 10 секунд;

• Рабочая температура окружающего воздуха блока управления - от 0°C до +40°C;

• Рабочая температура окружающего воздуха датчика - от -1°C до +60°C.

Бренд/производство - Татполимер/Россия.

Гарантия - 1 год.
